WR70x175S(P)…WR200x500S(P)

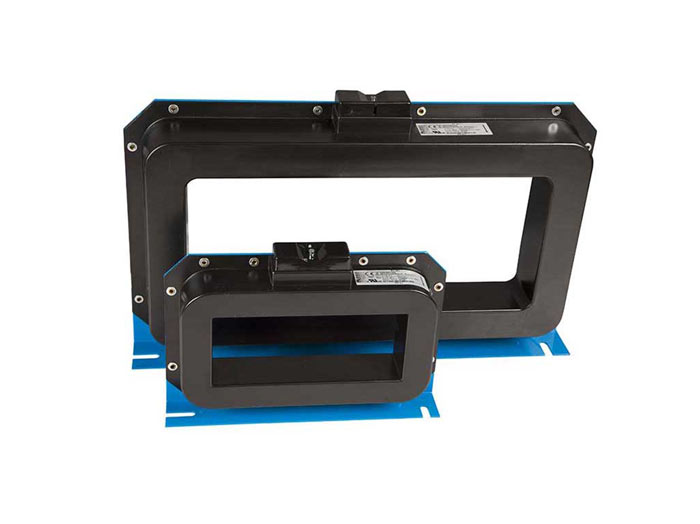

高灵敏矩形测量电流互感器WR…S系列，结合RCM和RCMS剩余电流监视仪和评估仪，可以转换交流电流成评估测量信号。
此外，测量电流互感器可以与绝缘故障定位系统(EDS)组合应用于IT系统。他们被设计通过PGH故障定位电流发射器或WR…SP系列测量电流互感器的特点是集成了筛查功能。当被监视系统出现高负载电流或涌流时，筛查功能目的是避免连接的RCM或EDS设备误跳闸。WR…SP系列测量电流互感器尤其适用于母线系统以及负载电流≥ 500 A的系统。
通过2根电缆连接到相关的设备。
高灵敏矩形测量电流互感器WR…S系列，结合RCM和RCMS剩余电流监视仪和评估仪，可以转换交流电流成评估测量信号。
此外，测量电流互感器可以与绝缘故障定位系统(EDS)组合应用于IT系统。他们被设计通过PGH故障定位电流发射器或WR…SP系列测量电流互感器的特点是集成了筛查功能。当被监视系统出现高负载电流或涌流时，筛查功能目的是避免连接的RCM或EDS设备误跳闸。WR…SP系列测量电流互感器尤其适用于母线系统以及负载电流≥ 500 A的系统。
通过2根电缆连接到相关的设备。
特点
- For RCMS460/490 residual current monitoring systems
- For RCM420 residual current monitors
- For EDS440 insulation fault locators
- For EDS460/490 insulation fault locators
应用
- The WR…SP measuring current transformers are particularly suitable for use in busbar systems. This series is to be used for load currents ≥ 500 A.
- for insulation fault locators (EDS)
WR70x175S(P)…WR200x500S(P) 变体
| Type | Internal diameter | Art. No. |
|---|---|---|
| WR70x175S | 70 x 175 mm | B911738 |
| WR115x305S | 115 x 305 mm | B911739 |
| WR150x350S | 150 x 350 mm | B911740 |
| WR200x500S | 200 x 500 mm | B911763 |
| WR70x175SP | 70 x 175 mm | B911790 |
| WR115x305SP | 115 x 305 mm | B911791 |
| WR150x350SP | 150 x 350 mm | B911792 |
| WR200x500SP | 200 x 500 mm | B911793 |
Certifications
| Type | UL | LR |
|---|---|---|
| WR70x175S | × | × |
| WR115x305S | × | × |
| WR150x350S | × | × |
| WR200x500S | -- | × |
| WR70x175SP | -- | × |
| WR115x305SP | -- | × |
| WR150x350SP | -- | × |
| WR200x500SP | -- | × |
下载 WR70x175S(P)…WR200x500S(P)
| 类型 | 命名 | 尺寸 | 语言 | 时间戳 | D-/B-数量 |
|---|---|---|---|---|---|
| 技术规格书 | WR70x175S(P)…WR200x500S(P) | 433.2 KB | DE | 2021/05/12 13:36:1312.05.2021 13:36:13 | D00076 |
| 技术规格书 | WR70x175S(P)…WR200x500S(P) | 430.5 KB | EN | 2021/05/12 13:36:3012.05.2021 13:36:30 | D00076 |
| 技术规格书 | WR70x175S(P)…WR200x500S(P) | 434.0 KB | ES | 2021/05/12 13:36:4312.05.2021 13:36:43 | D00076 |
| 手册 | WR70x175S(P)…WR200x500S(P) | 322.2 KB | DE | 2019/12/13 10:25:4813.12.2019 10:25:48 | D00076 |
| 手册 | WR70x175S(P)…WR200x500S(P) | 322.2 KB | EN | 2019/12/13 10:25:4813.12.2019 10:25:48 | D00076 |
