对于防止损坏和损伤电气系统和设备以及其可靠性,绝缘电阻是非常重要的。一方面绝缘电阻是保护人和系统的基础,另一方面也是电气装置状况的重要指标。根据系统或设备的使用寿命,绝缘电阻需要测试、测量或监视。
绝缘监视不同于绝缘测量,反之亦然。根据系统或设备使用寿命的相关阶段,这两种技术将被不同地使用。当然,总而言之必须通过预防来避免对个人和财产的损失或危害。
电气系统或设备的使用寿命(产品)基本上可分为表1所示的各个阶段。根据具体阶段,需要(高压)电压测试、绝缘测量或绝缘监视。
在不接地供电系统 中,可以使用绝缘监视仪进行监视 。在接地供电系统中,可以使用故障电流监视设备间接地进行监视。通过在早期检测即将发生的绝缘故障,这些设备是能够及时地规划维修任务的重要工具。
相反,绝缘测量只是绝缘电阻的瞬态。绝缘电阻基本上取决于:
在此,需要注意的是安全风险和保护目标。
使用寿命阶段 | ()高)电压测试 | 绝缘测量 | 绝缘电阻 | 故障电流 | |
系统不在工作中 | 系统在工作中 | ||||
IT系统 IMD | TN/TT系统 | ||||
RCD | RCM | ||||
计划/安装 | - | - | 包括在计划/安装中 | ||
启动 | X | X | 调整/测试 | 测试 | 调整/测试 |
工作 | - | - | 信号 | 关闭 | 信号 |
维护 | X)* | X | 信号 | 关闭 | 信号 |
维修 | X)* | X | 信号 | 关闭 | 信号 |
重大修改 | X)* | X | 检查/包括在计划内的 | ||
升级 | X)* | X | 检查/包括在计划内的 | ||
解除 | - | - | - | - | - |
X)* 在标准所要求的范围内
为了防止绝缘失效,必须指定绝缘材料以适应预期的应力。必要的绝缘协调取决于由于工作电压、过电压以及灰尘和潮湿所造成的污垢对空气和爬电路径的应力。
为了测试所需的绝缘距离,需要在新设备和系统上进行了高压测试;与绝缘测量不同,这个测试是一种介电强度测试。该测试作为类型测试或常规测试的一部分进行的。
测试电压施加在短路主电路(相线和中性线)和保护接地线之间。在某些情况下,还将在主电路和辅助电路之间进行进一步的测试。测试电压变化并被定义为标准和保护等级的功能;它介于AC 1000 V和DC 6000 V之间。
在测试期间,不得有任何闪络或故障。测试电压必须是额定电压的两倍或1000 V(50/60 Hz)。测试持续时间约为1秒,如果没有发生故障,则就满足要求。
根据DIN VDE 0100-600(VDE 0100-600):2008-06标准,在电气系统首次启动之前,需要进行各种测量。这包括绝缘电阻的测量,绝缘电阻是介于有源导线和与接地相连的保护接地线之间测量的。在此测试中,允许有源导线带电连接在一起。直流测量电压和绝缘电阻的大小必须符合表2的要求。
如果每个电路都达到了需要的值而没有带电负载连接,那么就认为绝缘电阻是足够的。在测量过程中,要确保电路中的所有开关都是关闭的。如果无法关闭电路,那么没有测量的电路必须单独测量。N和PE之间的任何连接必须是打开的。
表2:
绝缘电阻和测量电压符合标准DIN VDE 0100-600 (VDE 0100-600):2008-06
与TN/TT系统不同,在IT系统中有源导线与地绝缘。在这些系统中,使用绝缘监视仪(IMD)不断监视有源导线与大地之间的绝缘电阻。
如果测量值低于特定电阻值(kΩ),则输出报警。在此,IT系统的一个关键优势变得很明显。根据标准DIN VDE 0100-410 (VDE 0100-410):2007-06,在第一次故障发生时,无需切断系统以便系统可以不间断地工作。对于与安全相关的领域,这是至关重要的,例如在医院、工业工厂或电动车领域等。
当运行所提供的IT系统时,绝缘监视仪测量系统的总绝缘电阻,包括连接到IT系统的所有打开的负载。

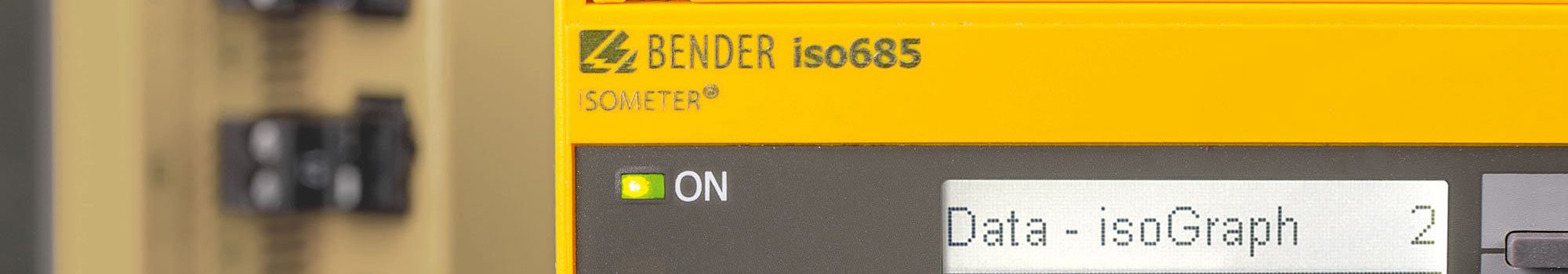

绝缘监视仪 ISOMETER® iso685
关于绝缘监视仪的更多工作原理,可以在此找到。
在不同装置的要求中,给出了绝缘监视仪所需的响应值。实践证明,主报警器响应值为100Ω/V,预报警阶段的绝缘监视仪响应值为300Ω/V。
或者,可以将响应值设置为比标准要求的值高50%的值。在本文的下载版本中可以找到所需值的列表。
此外,还可以调整响应值,以符合DIN VDE 0105-100(VDE 0105-100):2009-10(见表3)的要求。在这里,计划者或系统的安装人员有责任吸取适当的经验。
在某些领域,有些负载会被断开一段时间,例如灭火泵、阀门驱动装置、电梯马达或紧急发电机。当这些负载被关闭时,水分或其他因素的影响可能会导致供电电缆或负载本身的绝缘故障,通常不会注意到这些故障。在这种情况下,就需要使用离线监视仪。有关离线监视的更多信息可以在此找到。
表3:
测试期间,符合DIN VDE 0105-100(VDE 0105-100):2009-10要求的绝缘电阻
测量电压 | 无设备连接 | 设备连接并接通 | 室外或在地面、墙壁和喷洒设施清洁的系统 | IT系统 | SELV / PELV | |
设备连接 | 无设备连接 | |||||
typ. DC 500V, max. 1mA | DC 250V | |||||
绝缘电阻 | 1000Ω/V | 300Ω/V | 150Ω/V | 500Ω/V | 50Ω/V | 0,25MΩ |

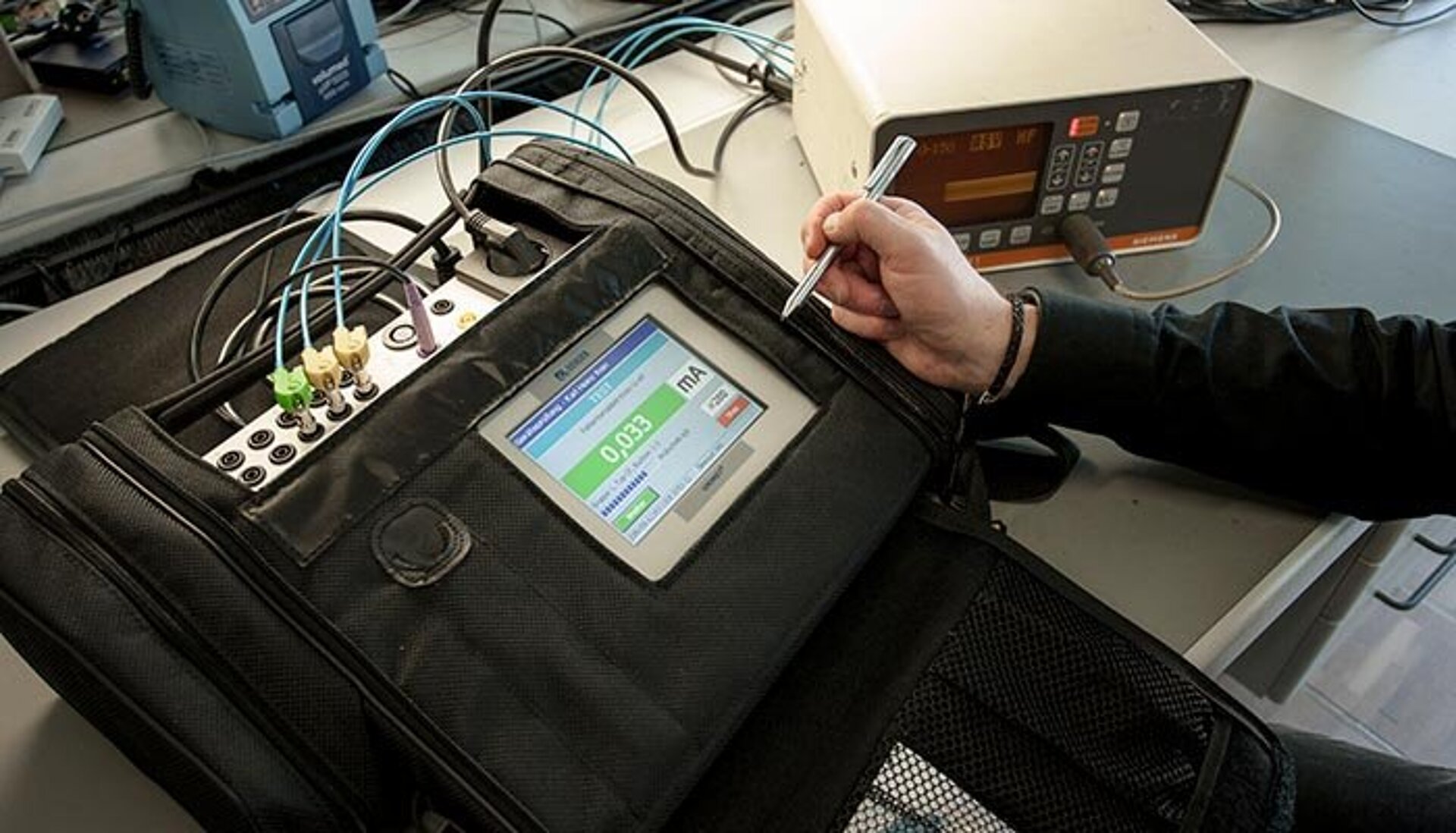

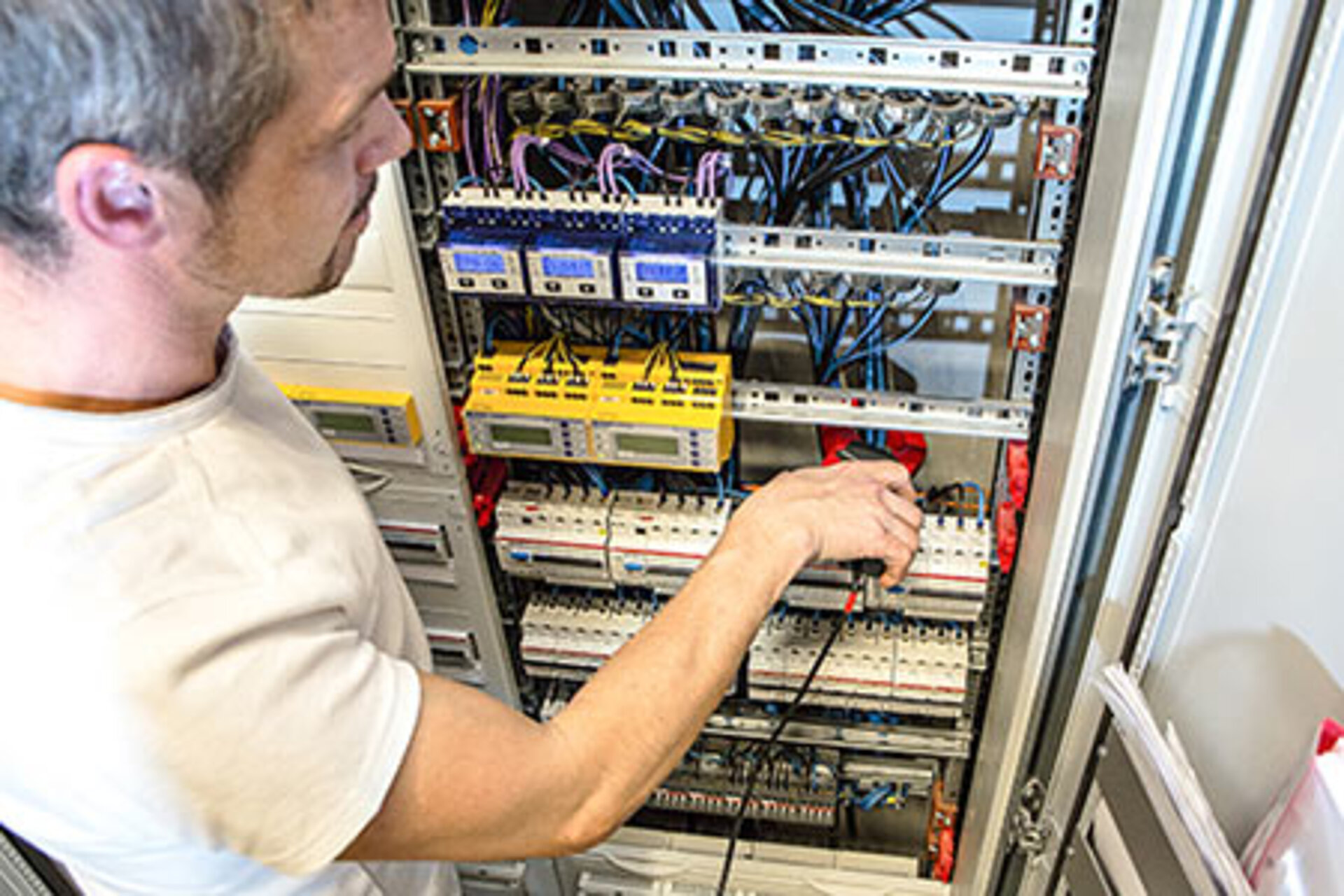

电气设备必须定期检查,以确保其正常工作。电气设备的测试符合DIN VDE 0701-0702(VDE 0701-0702):2008-06中所描述的要去,医疗电气设备需要参照DIN EN 62353(VDE 0751-1):2008-08进行测试。
绝缘测量是这些标准中测试的一部分。绝缘电阻是测量的有源导线和相关的导线之间的可触摸部分,当设备打开时,应满足这些限制。这些限制可以在本文的中下载版本找到。
当使用医疗电气设备的情况下,还要求能够打开电源单元的开关。测量电压被定义为DC 500 V。
这些测量介于:
由于DIN EN 62353(VDE 0751-1):2008-08不包含任何限制,则使用以前标准VDE 0751-1中的限制:
更多信息,描述和内容可以在本文的下载版本中找到。
