不断增加的机械和装置安全操作方面的需求和事故预防要求综合措施来保护人机安全。例如,控制系统中的接地故障不能造成危险机械运动。因此,当选择一个系统型式(TN, TT 或IT 系统)和相关保护措施时,下面的几方面尤其重要:
就电气机器方面,这个应用在控制电路,辅助电路以及主电路上。在主电路中,最重要的方面是要预防触电,保护人身安全和预防火灾。在控制电路和辅助电路中,尤其那些电压低于允许可接触电压AC 50 V/DC 120 V 的,重点在操作安全上。

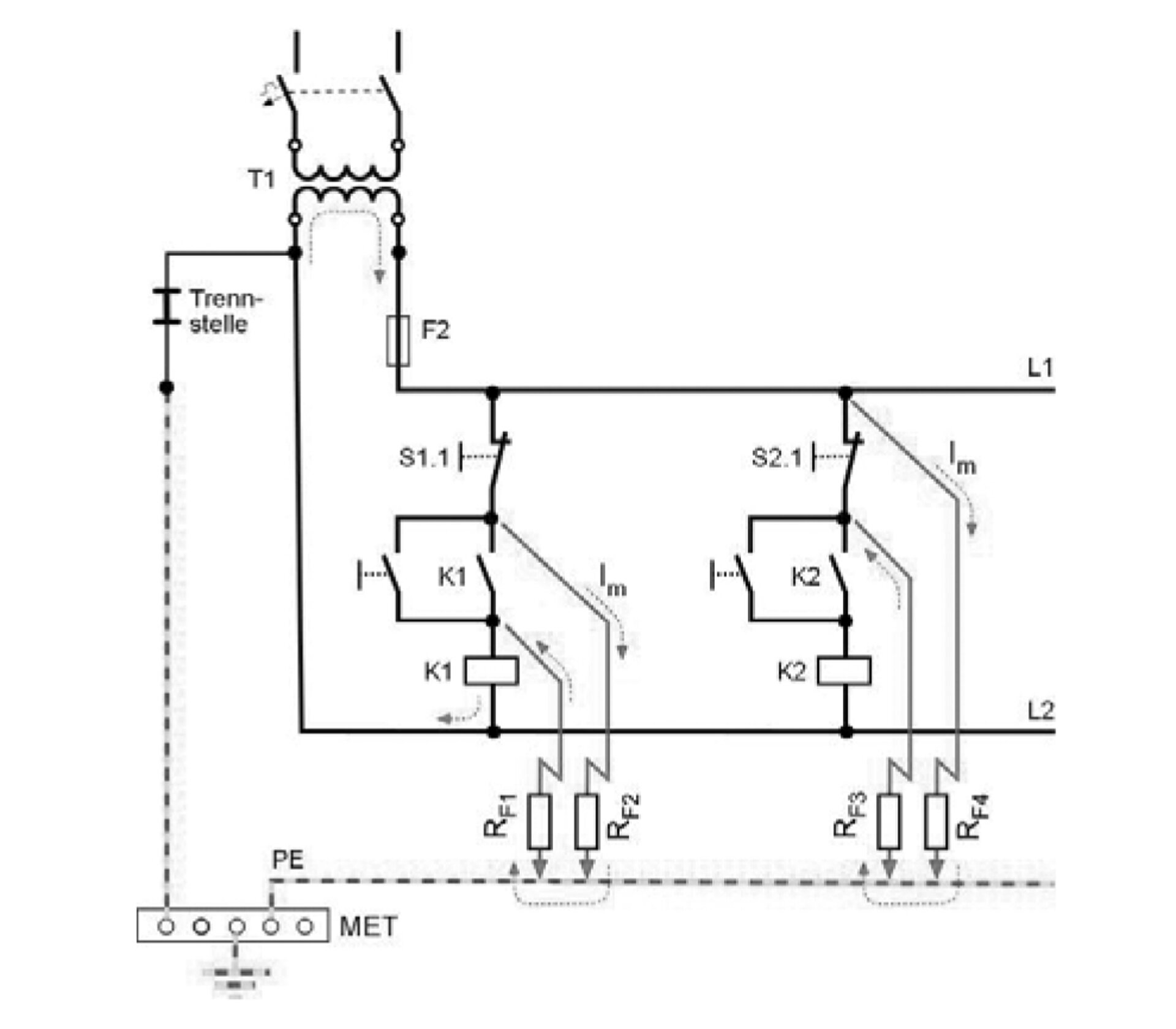

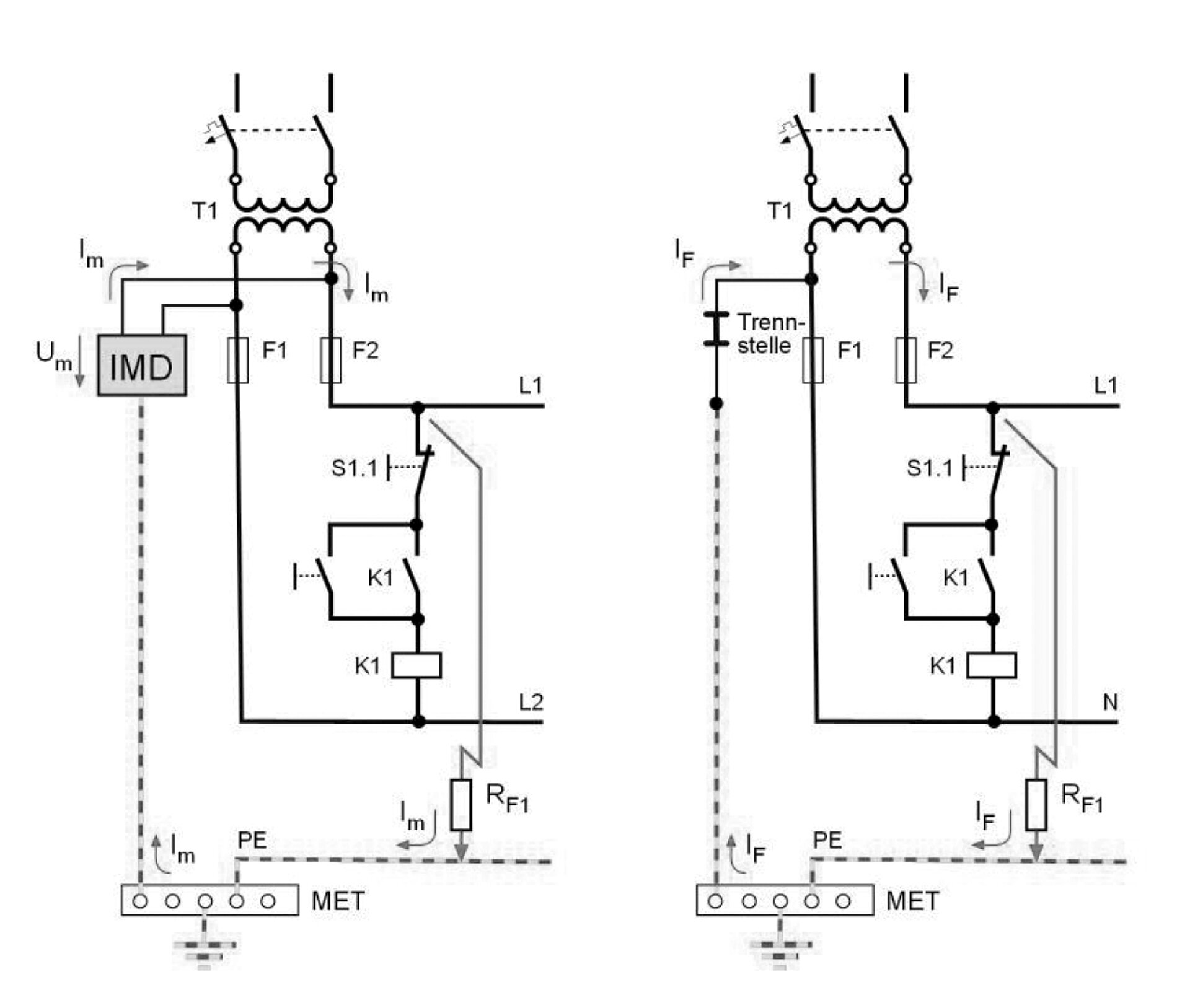

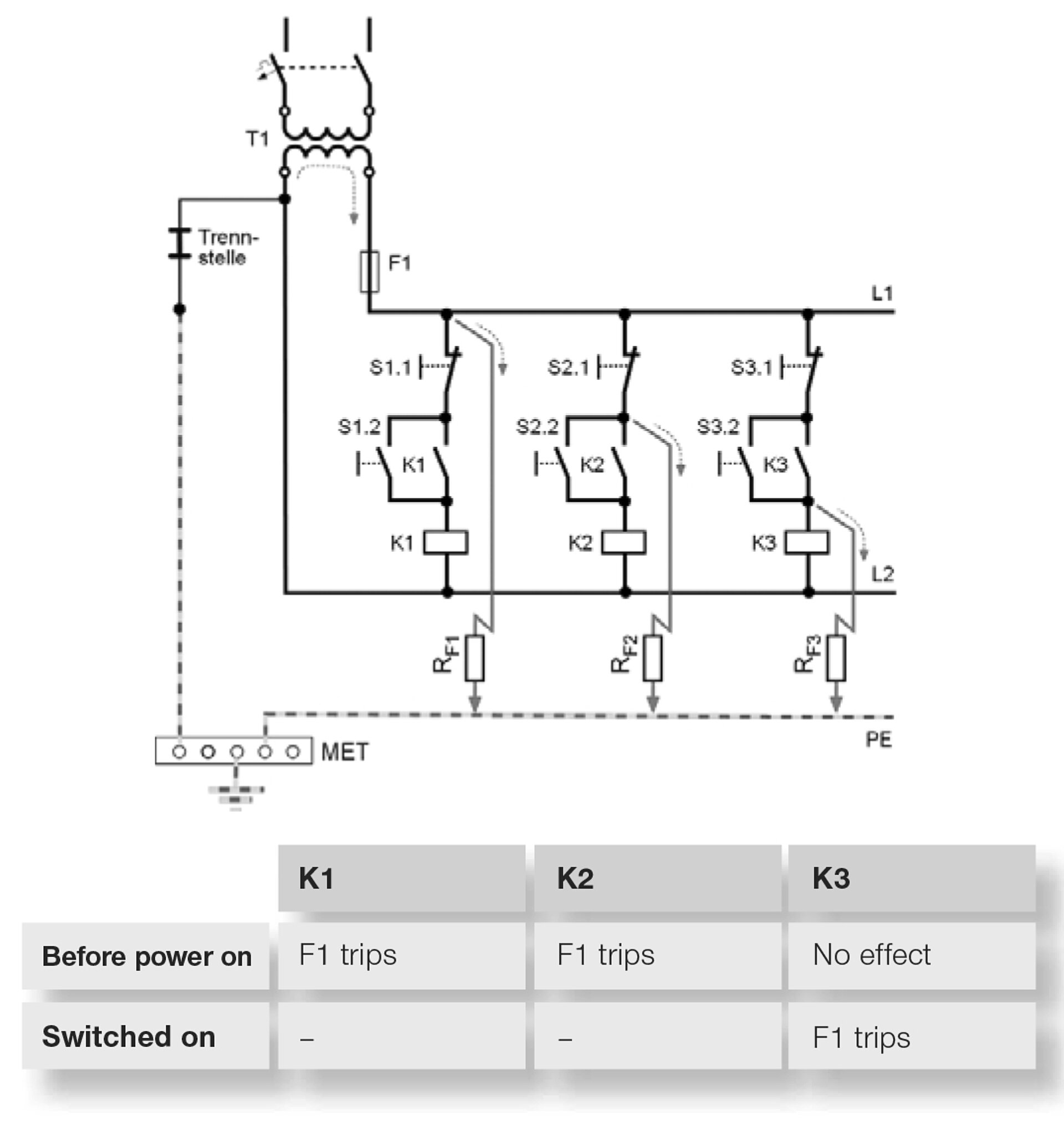

根据DIN EN 60204-1/VDE 0113-1,控制电路中的接地故障务必不能导致非计划性启动或危险机械运动,且必须要能阻止机器停机。总之,控制电路通过一个带单独绕组或一个单独电源供应器的隔离变压器 来供应,考虑到二次电压不能超过50 V。控制电路本身可能作为一个接地系统 (TN 系统)或一个不接地系统 (IT系统)来操作的。然而,未知的高阻值接地故障可能造成控制器故障,尤其在一个控制电路的敏感组件里。在一个接地系统中, 这些故障不由保险丝检测出,因为这个故障电流太小不能触发保险丝。如果这个接地故障有一个低电阻,保险丝熔断,装置停止。未来避免发生这种情况,控制电路在不接地系统中操作并通过一个接地故障监测设备来监测。
一个标准兼容版本的控制电路不需要接地。尤其考虑到操作安全方面,故障预防和成本降低,带接地故障监测的不接地控制电路是更好的选择。接地故障定位系统可以补助指出操作中的接地故障的位置。采取什么样的措施最终通过风险分析来决定。
