接地故障监视设备的工作原理

接地故障监视装置连接在有源导线与大地和叠加测量电压Um之间。在发生接地故障的情况下,接地故障RF关闭系统和大地之间的回路,触发测量电流Im,这与接地故障成正比。测量电流在测量电阻RM上产生相应电压降低,并且由电子设备进行评估。如果这个电压下降超过等同于指定的绝缘电阻的特定值,则会输出信号。 IEC 61557-8规定了接地故障监视装置应满足的详细要求。接地故障监视装置作为早期预警系统,为操作员提供他们需要的信息,以便在适当的时候采取适当的维护措施。

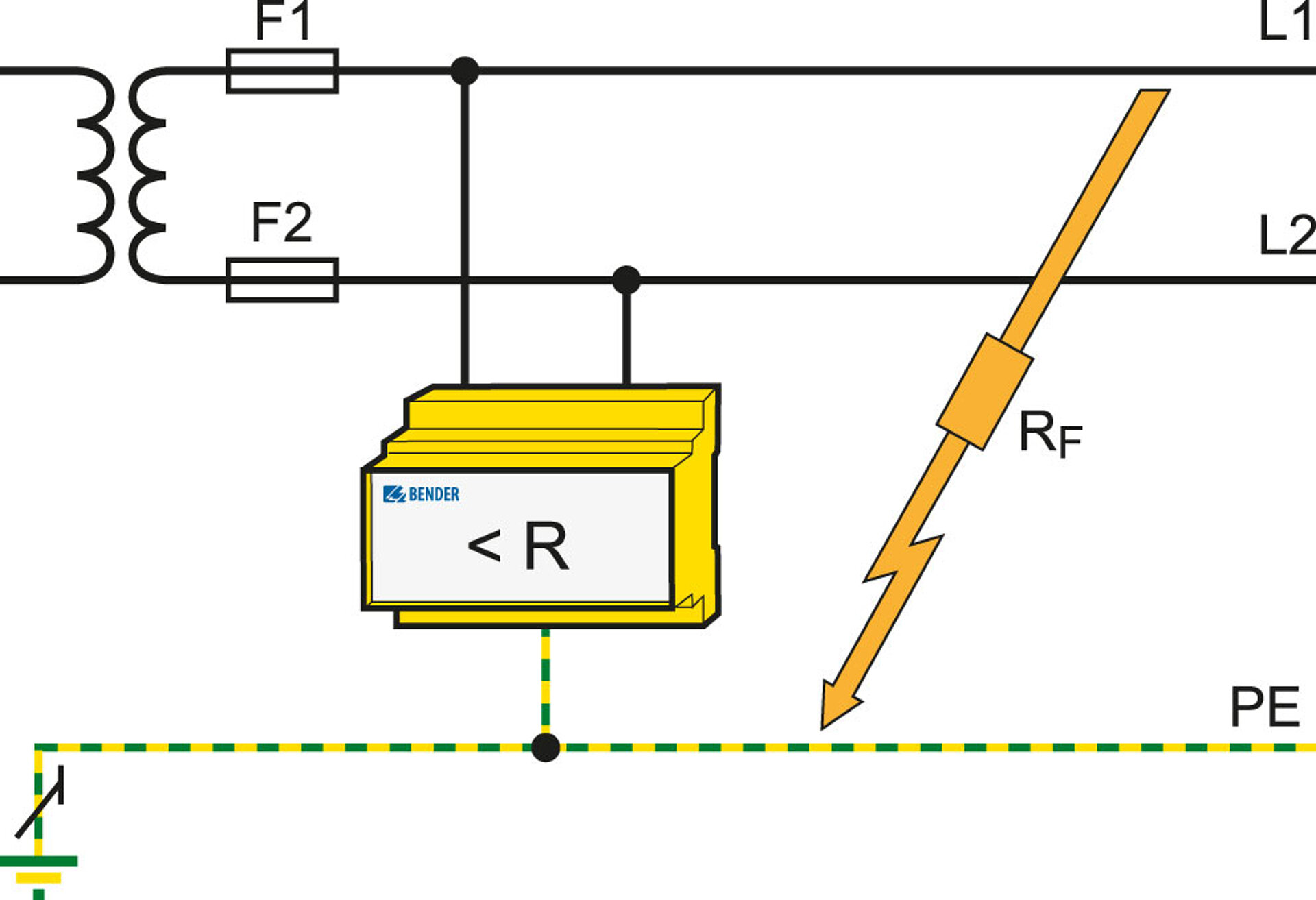

IEC 61557-8规定接地故障监视装置必须支持规定的测量原理,使其能够监视绝缘的对称和不对称的恶化。

备注

备注:

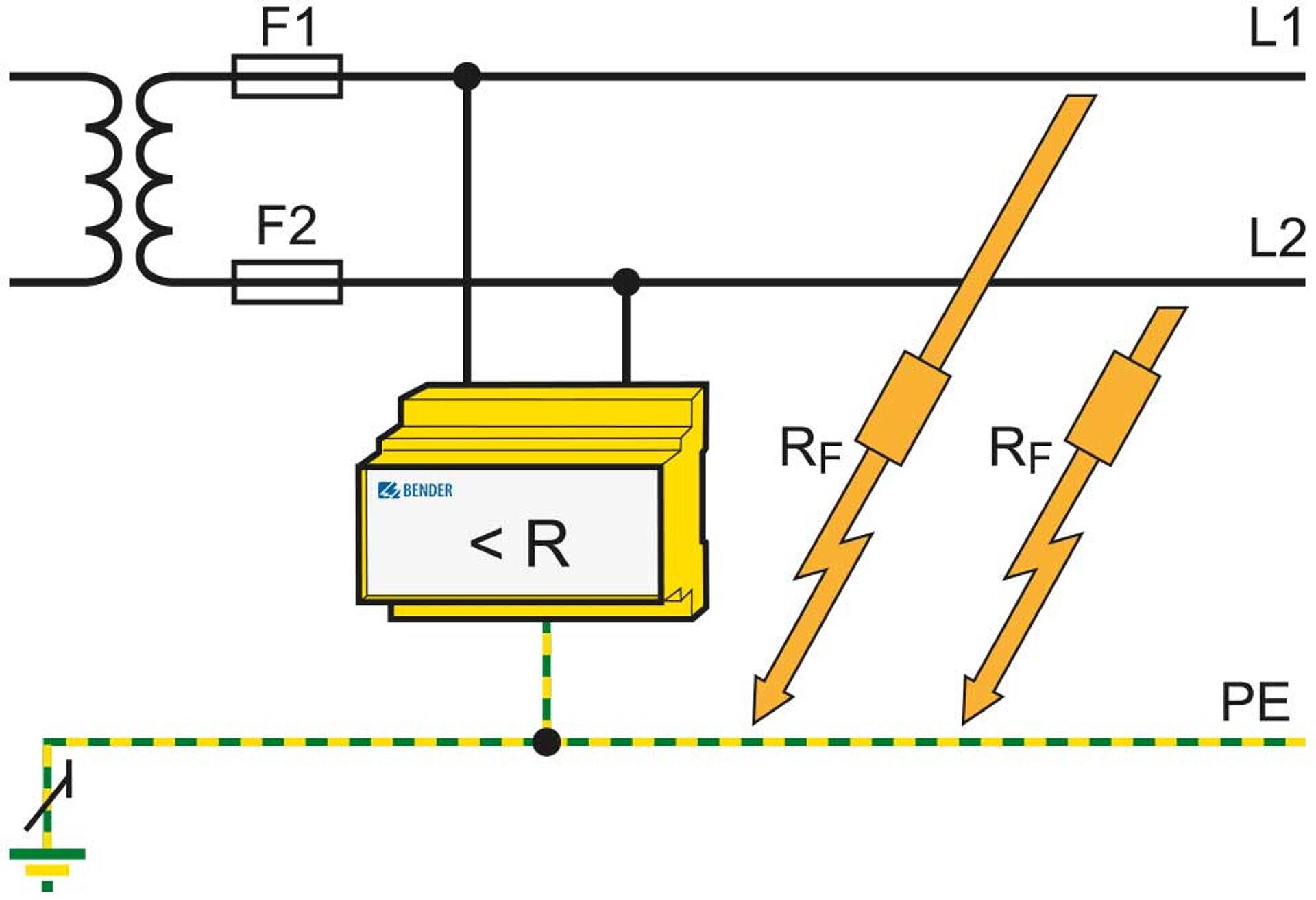

对称接地故障通常是在直流电压系统和控制回路上的。如果两个接地故障的电阻几乎相等,在叠加电压测量原理的基础上运行的接地故障监视装置将无法检测到这些接地故障。为了这个原因, IEC 61557-8要求永久使用 接地故障监视设备

测量方法

“测量直流电压的叠加”

一种常用的测量方法就是在相位和PE线之间叠加测量直流电压。

这个测量步骤适用于监视传统交流、三相交流系统,例如电机。 如果在交流和三相交流系统中含有电连接的直流分量,这些直流电流会使扭曲测量结果失真。换句话说,直流侧的接地故障会用增加的响应灵敏度来表示。在系统中普遍存在的系统泄漏电容Ce 只需要对测量电压进行充电,并且在简单的初始响应后对测量没有影响。

“AMP” 测量方法

本德尔专利AMP测量方法 是基于由一个微控制器控制的特殊定时测量电压上的,并自动适应当前的系统状况。 基于软件的评估使系统漏电流引起评估电路干扰,不同于绝缘电阻的测量变量比例。这就意味着像转化器操作这样的宽频干扰不利于绝缘电阻的精准定位技术。

AMP 测量方法对下一个尺寸采取干扰抑制。支持这种测量方法的设备能普遍应用在AC,DC 和AC/DC 系统,例如 变电压或变频率的系统,高系统漏电流电容或DC电压组件。在当今最先进的配电系统中,使用他们是最理想的,通常受从于这种干扰(转换器, EMC)。

测量方法总结

浮空系统,它的结构、组件和接地故障监视设备测量方法之间存在一个直接关系。从生产计划的角度讲,了解哪个接地故障监测设备搭配哪个测量方法便变得尤为重要。以下这个表格列出了基于系统参数下可以选择的测量方法。



联系我们!

使用带有绝缘监视的IT系统的五个很好的理由

在操作过程中的故障定位
当发生接地故障时,可以在装置运行时确定故障的确切位置。

无需关闭
在发生第一个接地故障的情况下,装置可以继续运行而没有任何问题。

增加人员保护
由于低故障电流,从而没有发生触电的风险。

更低的测试成本
不需要关闭就可以进行定期测试,不再需要GFCI测试和RISO测量。

增加火灾保护
强制的连续接地故障监视降低了火灾风险,并仅需较低的保险费。
