在耦合系统中的绝缘故障定位

在耦合系统中的绝缘故障定位

带EDS44x绝缘故障定位仪的ISOMETER® iso685-D-P-CN绝缘监视仪以及IOM441输入/输出模块

ISOMETER® iso685-D-P-CN一致,本德尔在可靠性、测量方法、可用性和设计方面提供了一系列符合最新技术的绝缘监视仪。除了运行不间断地监视系统对地绝缘的主要功能,iso685 系列的绝缘 监视仪还提供了许多额外的功能,可以帮助进一步提高安全水平,并节省成本。

绝缘监视和绝缘故障定位

被监视的不接地系统(IT系统)越大,定位可能的绝缘故障就越困难。在绝缘故障自动定位系统的帮助下,在运行过程中可以准确地解决这个难题。因此,系统可用性大大增加,从而最小化停机时间。绝缘故障定位系统需要额外的电气部件。

iso685系列的iso685-D-P-CN版本可以被用于绝缘故障定位。当发生绝缘故障时,内置的定位电流发生器产生有限的对地定位电流。这个故障电流是可变且可调节的。使用ISOSCAN®系列的绝缘故障定位仪,可以使用测量电流互感器将此定位电流分配到有缺陷的负载。iso685-D-P-CN 通过RS-485传感总线或与顶帽式导轨总线与EDS440EDS441 绝缘故障定位仪通讯。All settings for the EDS44x设备的所有的设置可以通过iso685-D-P-CN 的网络服务器操作和设置。 可以单独或同时为所有的通道进行参数设置。

…在耦合系统中

iso685-D-P-CN绝缘监视仪也可用于耦合系统的应用。归功于EDSsync功能,一个组中所有的is685-D-P-CN设备以及与其连接的所有EDS设备都参与绝缘故障的定位。该功能独立于耦合系统中的绝缘监视,是通过ISOnet执行的活通过禁用数字输入来执行。

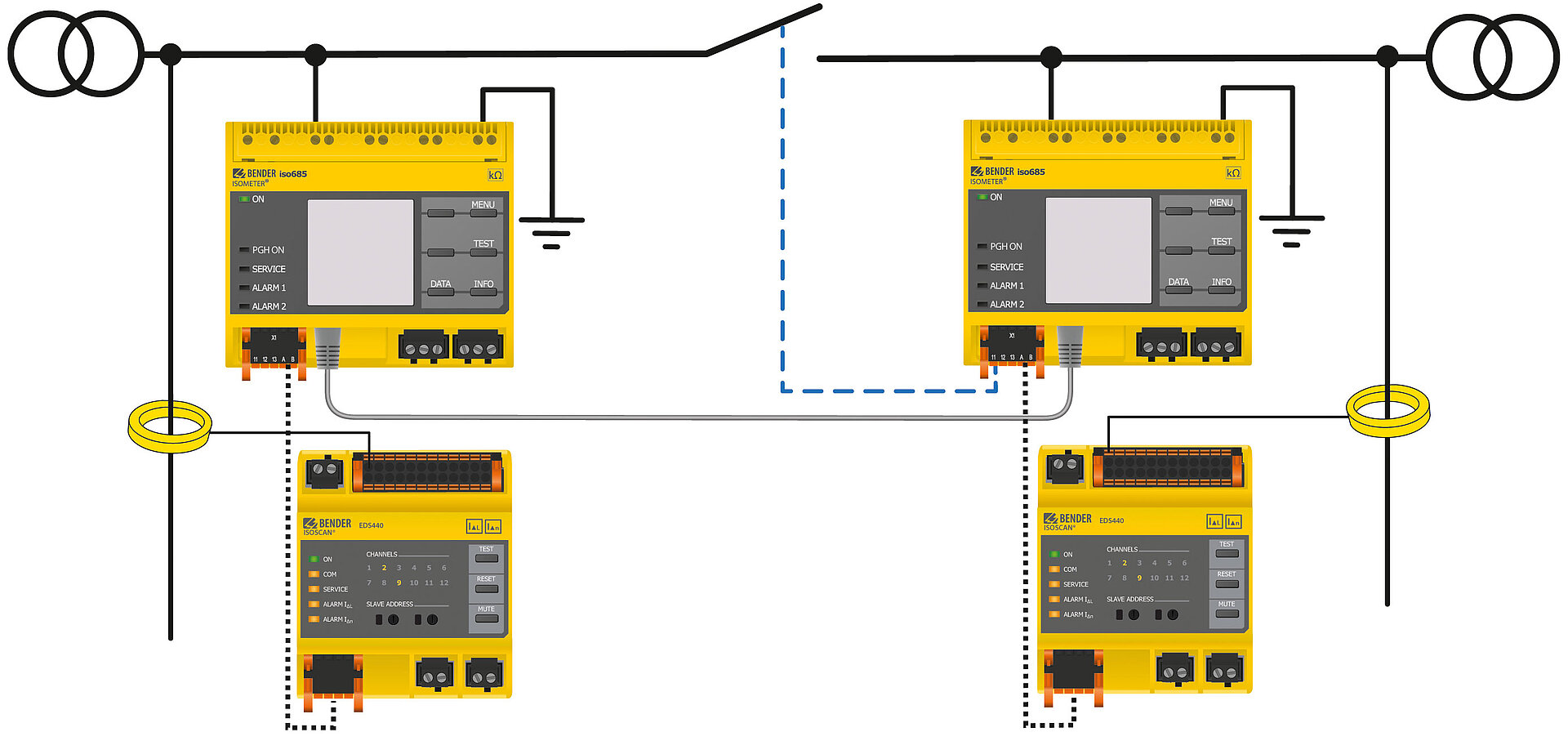

在耦合系统中的绝缘故障定位

EDSsync功能

使用ISOnet功能,在上面的例子中,iso685-D-P-CN设备分别交替测量系统之间的耦合开关是关闭的还是打开的。没有必要在耦合开关上详细布线辅助触点。如果两个设备中的一个检测到绝缘故障,则自动切换到绝缘故障定位操作模式。当激活EDSsync功能时,在耦合开关的两侧同时执行绝缘故障的搜索。在数个ISOnet的大型系统中,iso685-D-P-CN被授权测量并执行随后的测量可能需要几分钟的时间。可以授权ISOnet组中的任何设备使用ISOnet优先级功能测量和执行手动绝缘测量,或启动手动绝缘故障定位。当ISOnet系统发生干扰时,可以将通信错误分配到继电器便于接收消息。

ISOloop功能

如果通过数字输入禁用iso685-D-P-CN,则对两侧进行永久绝缘监视。两个绝缘监视仪中的一个只有在两个系统被耦合时才会被禁用。这保证了在发生故障时没有时间延迟的情况下,绝缘电阻的短测量时间和快速绝缘故障定位。

在船上经常使用环形系统。在此,为了确保短的测量时间和快速的绝缘故障定位,通常选择通过数字输入禁用。这些系统有一个特殊的特点:即使所有的耦合开关都关闭,也可以激活ISOloop功能,以确保绝缘监视和绝缘故障的定位。如果所有的耦合开关都关闭了,当激活ISOloop功能,则iso685-D-P-CN始终保持活动状态。没有必要通过PLC建立详细的控制系统。绝缘监视仪必须通过以太网连接,并配置它们的参数。这确保了即使是在仅短暂打开的负载中的绝缘故障也能被检测到。

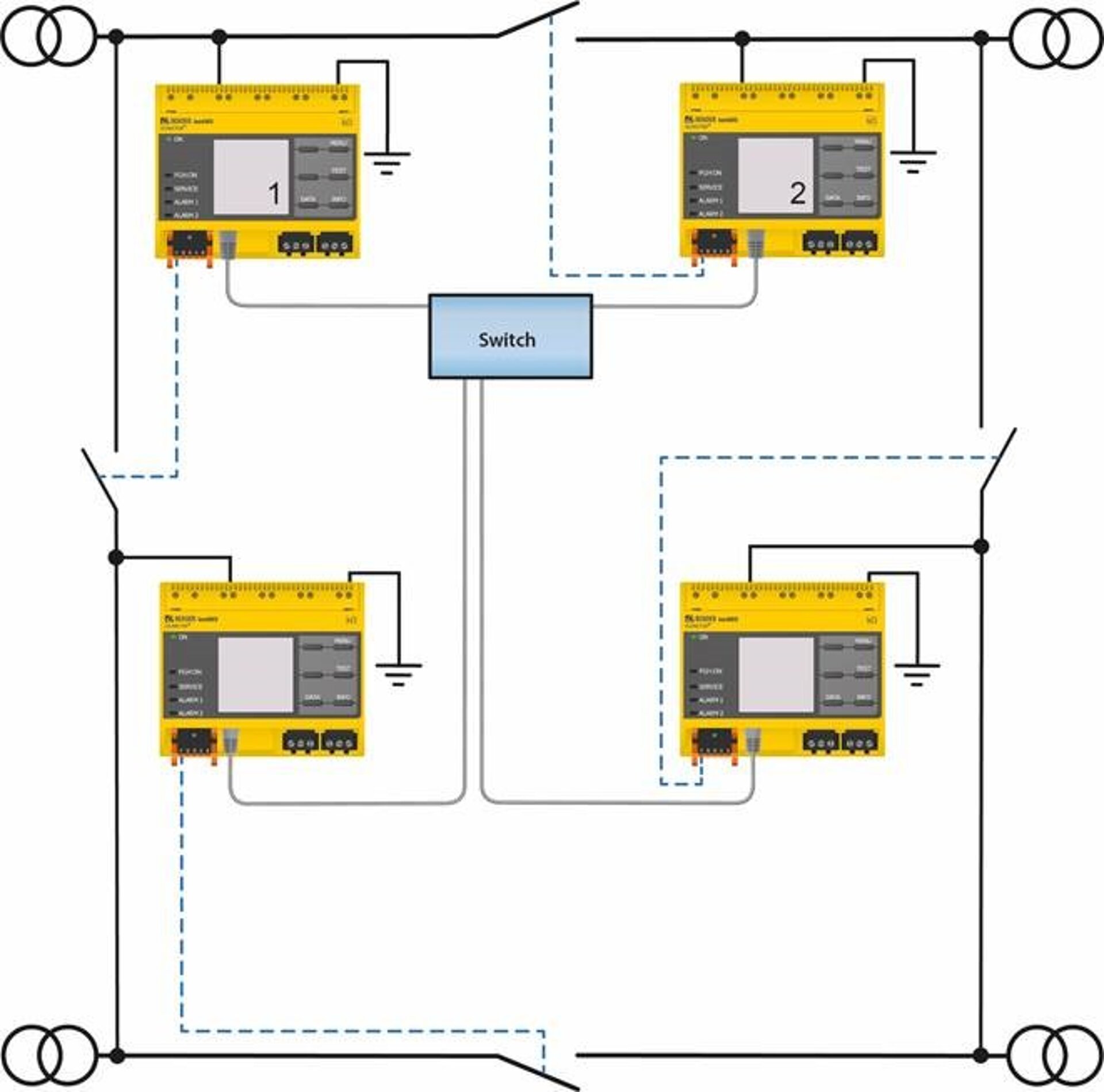

环形系统中的绝缘监视

IOM441输入/输出模块

一个iso685-D-P-CN最多可以连接50个EDS。通过EDS44x连接IOM441输入/输出模块,可为每个EDS44x测量通道提供无电位触点。这样可以生成消息或断开不重要负载的输出,从而使IT系统能够保持重要负载的高可用性。

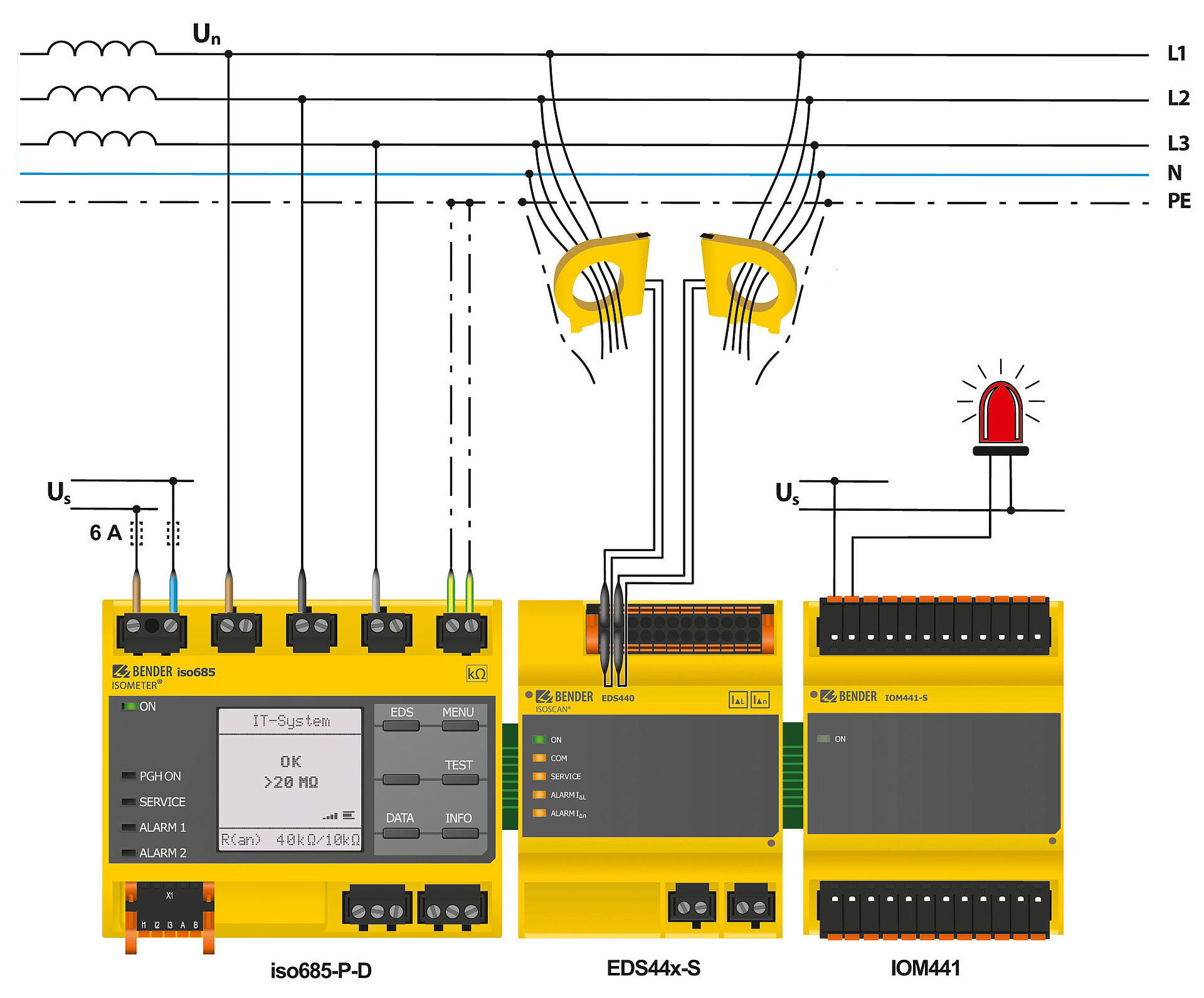

带IOM441的EDS44x-S的输入/输出模块 with IOM441

纯文本消息简化搜索

新的测量方法也使高系统漏电电容和低定位电流的高阻抗故障定位成为可能。在iso685-D-P-CN上显示故障通道,可以用纯文本消息代替。 举例来说,在电机发生绝缘故障时,可以显示“绝缘故障压缩机1”消息。这就允许在不研究接线图的情况下,就能进行故障定位,进一步便利绝缘故障定位。

通讯

iso685-D-P-CN可以通过Modbus TCP、Modbus RTU和isoData进行通讯。如果iso685-D-P-CN与EDS44x-L一起使用,必须通过Modbus TCP与高级控制系统进行通信。

在直流系统中,如果测量接地直流零序电压,可以触发iso685-D-P-CN并发出预警。预报警和关机相应的响应值可以5V增量内进行调整。
