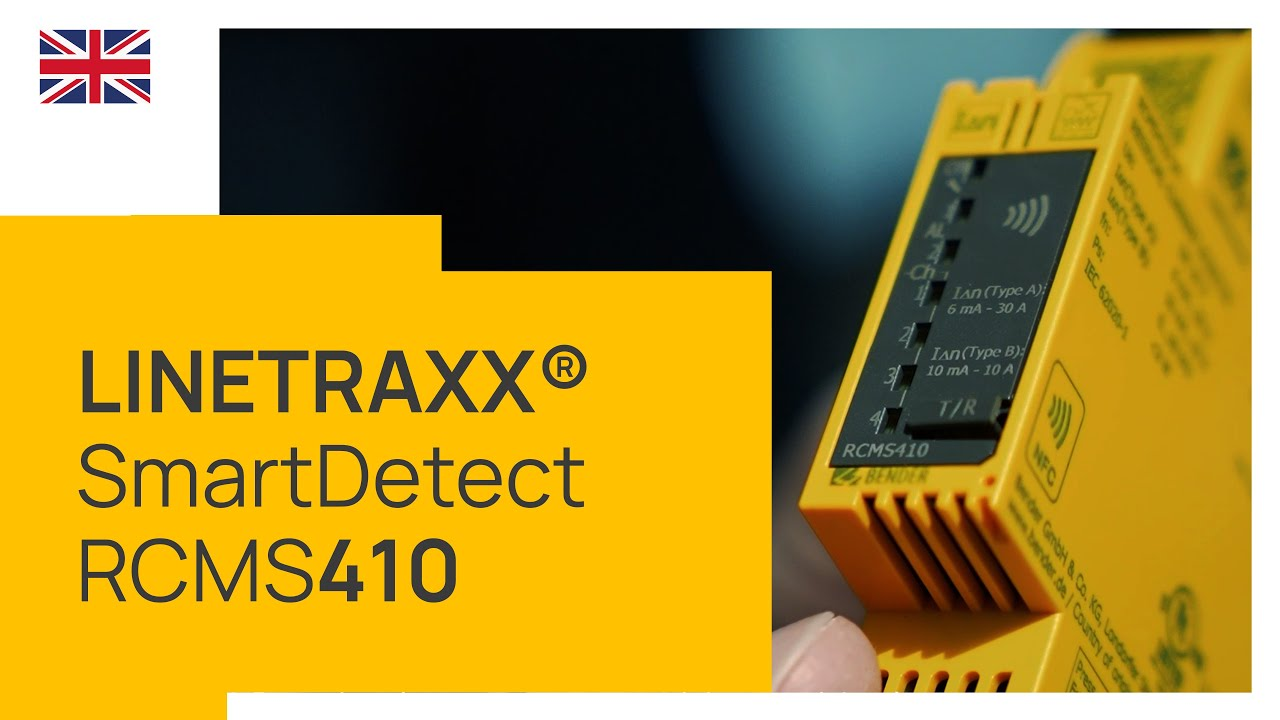

LINETRAXX® SmartDetect RCMS
- 在紧凑的外壳内有4个通道
- 每个通道都可以交流、脉冲直流或交流/直流敏感测量
- 频率分析可高达400次谐波
- 可配置的频率响应
- 通过各种接口进行通信
LINETRAXX®SmartDetect RCMS410/RCMS425-L/RCMS425-D是一款适用于监测接地电源系统的交流、脉冲直流及平滑直流敏感剩余电流监视仪。设备可测量2mA至70A之间的剩余电流，适用于直流电压和交流电压，频率范围从15Hz至20kHz。
相应的测量电流互感器(例如CTUB100和CTAC系列)必须连接到剩余电流输入端。
可为每个通道设置预报警和主报警的单独响应值，响应值可从交流和直流的RMS值或单独的交流和直流分量中选择。
报警通过报警LED(RCMS410和RCMS425-L)或TFT显示屏(RCMS425-D)显示。报警信号也可通过数字输出和Modbus RTU接口发送。
尽管体积小巧、设计紧凑，但RCMS410仍是一款性能卓越的产品。它可使用直流24 V电源供电。
所有设备都具有多种数字输入和输出，以及模拟输出。
与上一级系统的通信。电气系统所需的参数可通过Modbus RTU或NFC接口及Bender Connect APP进行设置。也可预先设定出厂运行参数。
可以使用功能模块向设备添加各种功能。
- 在紧凑的外壳内有4个通道
- 每个通道都可以交流、脉冲直流或交流/直流敏感测量
- 频率分析可高达400次谐波
- 可配置的频率响应
- 通过各种接口进行通信
LINETRAXX®SmartDetect RCMS410/RCMS425-L/RCMS425-D是一款适用于监测接地电源系统的交流、脉冲直流及平滑直流敏感剩余电流监视仪。设备可测量2mA至70A之间的剩余电流，适用于直流电压和交流电压，频率范围从15Hz至20kHz。
相应的测量电流互感器(例如CTUB100和CTAC系列)必须连接到剩余电流输入端。
可为每个通道设置预报警和主报警的单独响应值，响应值可从交流和直流的RMS值或单独的交流和直流分量中选择。
报警通过报警LED(RCMS410和RCMS425-L)或TFT显示屏(RCMS425-D)显示。报警信号也可通过数字输出和Modbus RTU接口发送。
尽管体积小巧、设计紧凑，但RCMS410仍是一款性能卓越的产品。它可使用直流24 V电源供电。
所有设备都具有多种数字输入和输出，以及模拟输出。
与上一级系统的通信。电气系统所需的参数可通过Modbus RTU或NFC接口及Bender Connect APP进行设置。也可预先设定出厂运行参数。
可以使用功能模块向设备添加各种功能。
特点
特征特点
- 四通道用于直流、交流和脉冲电流敏感测量
- 可配置的频率响应
- 在监测需求发生改变时，可进行扩展/改造或改变功能
- 通过NFC接口，可使用Bender Connect App进行简单配置
- 可为客户定制出厂设置
剩余电流测量
- 符合DIN EN 62020-1(IEC 62020-1)的剩余电流测量装置(RCM)
- 四通道用于剩余电流测量
- 每个通道也可以配置为数字输入
- 每个通道均可进行交流、脉冲直流或交流/直流敏感测量
- A型、F型、B型和B+型特征可根据IEC 60755(或VDE 0664-400)进行设置
- 测量交流/直流(r.m.s值)交流及直流分量
- 频率范围: DC, 15 Hz…20 kHz
- 频率分析可高达400次谐波，THD值的计算
响应值监视
- 主报警，可调剩余电流响应值 IΔn
- 预报警: 10…100 %的剩余电流响应值IΔn
- 对AC/DC(RMS)或AC和DC分量进行单独评估
- 响应值:
- A型: 6 mA…30 A
- F型: 6 mA…30 A (15 Hz…20 kHz)
- B型/B+型: 10 mA…10 A (仅功能模块B “AC/DC敏感值的测量和评估“) - 可配置的频率响应
- 每个通道的测量模式：过电流(标准)、欠电流或窗口模式(超出范围值)
- 可调时间延迟(响应延迟和释放延迟)
- 每个通道可选择故障记忆行为
- 预设功能
- 重新加载功能
- 以报警状态启动，可配置启动延迟
- 不间断电流互感连接监测
显示和操作
- NFC接口用于通过Bender Connect APP设置参数
- LED图形 (RCMS410和RCMS425-L)
- 设备状态LED
- LED用于预报警和主报警
- 每个通道用于报警LED - TFT显示(RCMS425-D)
- 设备状态LED
- 报警LED
- 全文菜单
- 4-按钮导航 - 集成组合测试/重置按钮，用于外部按钮连接
- 可密封透明盖板(可选)
接口
- 一个数字输入，一个数字输入/输出和一个多功能数字/模拟输出
- RS-485带Modbus
- 通过NFC接口使用Bender Connect App对设备进行参数设置，设备可处于带电或不带电状态
供电电压
- 供电电压 24 V DC
- 宽范围电源 AC/DC 100…240 V (RCMS425-L和RCMS425-D)
应用
- 测量和分析负载和装置的剩余电流、故障电流和额定电流
- 监测固定电气装置和设备的剩余电流，作为定期检验的替代方案
- 对逐渐绝缘劣化的识别，以支持预防性维护
- 对存在火灾危险的场所的电流进行监测
- 对TN-S系统杂散电流和附加N-PE桥的EMC监测
- 监测PE线和保护接地线是否存在电流
- 监测N相线是否因谐波而过载
- 数字输入监测

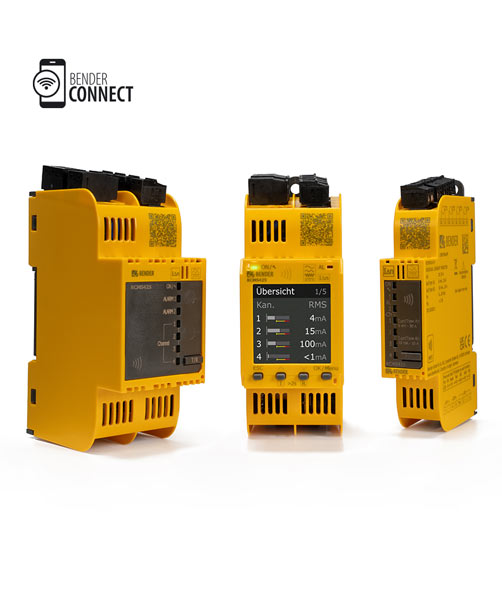

LINETRAXX® SmartDetect RCMS 变体
First select the type and then the device variant (item no.) using the function modules.
Type selection
| Type | Display | IOs; relays (change over contact) | Supply voltage | Housing |
|---|---|---|---|---|
| RCMS410 | LED bargraph | M+, Q, I | DC 24 V | 1 DU |
| RCMS425-L | LED bargraph | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU |
| RCMS425-D | TFT display | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU |
Functional Module Selection
The function modules can be purchased ex works or subsequently as an unlimited licence. Subsequent activation of individual or multiple function modules is possible for all variants (item no.).
All variants can be used with type A/F measuring current transformer series.
The B function module is required to use type B/B+ measuring current transformer series for AC/DC sensitive measurement.
Function modules:
- A: Harmonic analysis (FFT)
- B: AC/DC sensitive measuring and evaluation of values
- C: Connection of type A external current transformers
| Type | Customer-specific factory settings | Enabled function modules | Art. No. |
|---|---|---|---|
| RCMS410 | Possible* | Customer-specific* | B84604040 |
| No | B | B84604041 | |
| No | A, B, C | B84604042 | |
| RCMS425-L | Possible* | Customer-specific* | B84605040 |
| No | B | B84605041 | |
| No | A, B, C | B84605042 | |
| RCMS425-D | Possible* | Customer-specific* | B84606040 |
| No | B | B84606041 | |
| No | A, B, C | B84606042 |
* As part of the ordering process, customer-specific factory settings can be defined together with our sales department for some parameters (e.g. response values and interface settings) with which the units are delivered. The reference to a customer-specific configured variant can then be found on the packaging of the individual product as well as in the delivery note (the changed parameters are listed there, the assignment is made via the item number in the delivery note and the serial number of the unit).
可选的附件，用于 LINETRAXX® SmartDetect RCMS
电源单元
| 型号 | 可连接最大的电流互感器数量 | 订货号 |
|---|---|---|
| STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112 |
测量电流互感器
| 型号 |
|---|
| CTUB100 series |
| CTBS25 |
| CTAC series |
| W…-S… series |
| WR…S(P)series |
| WS series |
| WS…S series |
