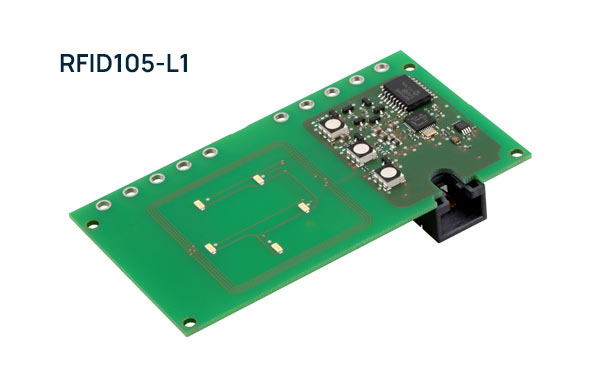

该模块作为独立电路板,可与我们的CC613充电控制器配合使用,并作为配件提供。
RFID模块有带状态LED指示灯和不带状态LED指示灯两种版本。它们符合EN-ISO 14443A/MIFARE标准,并支持常见的卡片格式。该模块通过标准RJ45电缆连接至充电控制器。
RFID模块作为用户与充电站之间的通信接口,可实现用户身份验证并启动充电过程。此外,充电站还可通过可选的集成状态LED指示灯直观显示其运行状态。
将有效的充电卡靠近读卡器即可完成授权。若通过充电点运营商进行计费,则必须在在线后台系统中注册该卡,方可启动车辆的充电过程。
在离线模式或不进行计费的情况下,用户的 RFID 卡可本地存储在充电控制器中。为此提供了一个学习过程,允许将多张卡保存到所谓的“白名单”中。

该模块作为独立电路板,可与我们的CC613充电控制器配合使用,并作为配件提供。
RFID模块有带状态LED指示灯和不带状态LED指示灯两种版本。它们符合EN-ISO 14443A/MIFARE标准,并支持常见的卡片格式。该模块通过标准RJ45电缆连接至充电控制器。
RFID模块作为用户与充电站之间的通信接口,可实现用户身份验证并启动充电过程。此外,充电站还可通过可选的集成状态LED指示灯直观显示其运行状态。
将有效的充电卡靠近读卡器即可完成授权。若通过充电点运营商进行计费,则必须在在线后台系统中注册该卡,方可启动车辆的充电过程。
在离线模式或不进行计费的情况下,用户的 RFID 卡可本地存储在充电控制器中。为此提供了一个学习过程,允许将多张卡保存到所谓的“白名单”中。
| 型号 | RFID读卡器 | 状态LED(白色) | 状态LED (RGB) | RJ-45接口 | 随附线缆 | 最大线缆长度 | PCB浸涂工艺 | 增强型RFID接收性能 | 订货号 |
|---|---|---|---|---|---|---|---|---|---|
| RFID105-L1 | ✓ | 5 | 3 | ✓ | 2 m | ✓ | B94060105 | ||
| RFID114 | ✓ | ✓ | 50 cm | 3 m | B94060114 | ||||
| RFID117-L1 | ✓ | 5 | 3 | ✓ | 50 cm | 2 m | ✓ | ✓ | B94060117 |
| 命名 | 类型 | 尺寸 | 语言 | 时间戳 | D-/B-数量 |
|---|---|---|---|---|---|
| RFID105-L1 | 手册 | 5.3 MB | DE | 2023/08/0707.08.2023 | D00453 |
| RFID105-L1 | 手册 | 5.3 MB | EN | 2023/08/0707.08.2023 | D00453 |
| RFID105-L1 | 快速启动 | 263.2 KB | DE | 2023/08/0707.08.2023 | D00453 |
| RFID105-L1 | 快速启动 | 263.2 KB | EN | 2023/08/0707.08.2023 | D00453 |
| RFID10x | CE 合格声明 | 88.1 KB | 2023/05/0303.05.2023 | ||
| UKCA - RFID10x | 声明书 | 121.2 KB | 2023/05/0303.05.2023 | ||
| Länderliste Funkzulassungen/Countries with RF Approval | 技术信息 | 87.2 KB | 2026/06/2525.06.2026 | ||
| We are your eMobility partner! | 彩页 | 262.3 KB | 2023/11/2929.11.2023 | ||
| RFID114 | 快速启动 | 202.9 KB | DE | 2019/05/1313.05.2019 | D00328 |
| RFID114 | 快速启动 | 202.9 KB | EN | 2019/05/1313.05.2019 | D00328 |
| RFID114 | 手册 | 503.1 KB | DE | 2019/05/1313.05.2019 | D00328 |
| RFID114 | 手册 | 500.7 KB | EN | 2019/05/1313.05.2019 | D00328 |
| RFID11x | CE 合格声明 | 88.3 KB | 2023/05/0404.05.2023 | ||
| UKCA - RFID11x | 声明书 | 121.3 KB | 2023/05/0404.05.2023 | ||
| RFID117-L1 | 手册 | 5.2 MB | DE | 2023/12/2222.12.2023 | D00422 |
| RFID117-L1 | 手册 | 5.2 MB | EN | 2023/12/2222.12.2023 | D00422 |
| RFID117-L1 | 快速启动 | 226.3 KB | DE | 2023/07/1919.07.2023 | D00422 |
| RFID117-L1 | 快速启动 | 226.3 KB | EN | 2023/07/1919.07.2023 | D00422 |
