RDC104-4

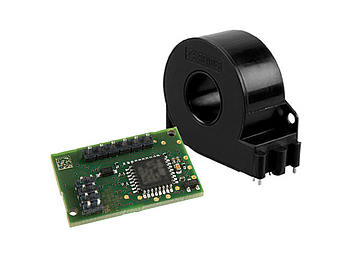

剩余电流监视模块RDC104-4是与CTBC17系列测量电流互感器组合使用的。当可能会发生直流或交流故障电流的情况下，必须安装A型RCD，用于电动汽车交流充电系统的直流故障电流监视。额定电压Un为250 V，额定电流(充电电流)In = 1 x 48 A/3 x 32 A。RDC104-4适用于集成到充电单元模式3(交流)作为 RDC-M模块使用，符合标准IEC 62955。
RDC104-4仅供充电系统的制造商购买，而不是最终用户购买！
更多信息：
剩余电流监视模块RDC104-4是与CTBC17系列测量电流互感器组合使用的。当可能会发生直流或交流故障电流的情况下，必须安装A型RCD，用于电动汽车交流充电系统的直流故障电流监视。额定电压Un为250 V，额定电流(充电电流)In = 1 x 48 A/3 x 32 A。RDC104-4适用于集成到充电单元模式3(交流)作为 RDC-M模块使用，符合标准IEC 62955。
RDC104-4仅供充电系统的制造商购买，而不是最终用户购买！
更多信息：
特点
- 三个输出（DC1，D2，错误）
- 测量范围DC ±300 mA
- 剩余电流分辨率0.2 mA
- 负载电流可高达48A真实有效值(单相)或3 x 32 A真实有效值 (三相)
- 故障输出(集成自我监视和测试功能)
- 对外部干扰高度不敏感
- 即使在恶劣环境中(例如，在外部磁场时)，也能广泛使用
- 当在应用中作为RDC-M模块使用时，符合标准DIN EN 61851或IEC 62955。当RCD104-4与A型RCD和适合的开关设备组合使用时，可以替代B型RCD (例如电源开关)
应用
- 电动汽车交流充电系统的直流故障电流监测
RDC104-4 变体
| 型号 | 型号描述 | 订货号 |
|---|---|---|
| RDC104-4 | 符合 IEC 62955 标准的 RDC-M 模块 | B94042483 |
| CTBC17 | 测量电流互感器 Ø = 17 mm | B98080070 |
| CTBC17-Cable180MM | 连接电缆180 ± 30 mm | B98080540 |
| CTBC17-Cable325MM | 连接电缆325 ± 25 mm | B98080541 |
| CTBC17-Cable600MM | 连接电缆600 ± 30 mm | B98080543 |
| CTBC17-Cable1470MM | 连接电缆1470 ± 30 mm | B98080542 |
| CTBC17P-13 | 测量电流互感器 PCB 安装 | B98080077 |
下载 RDC104-4
