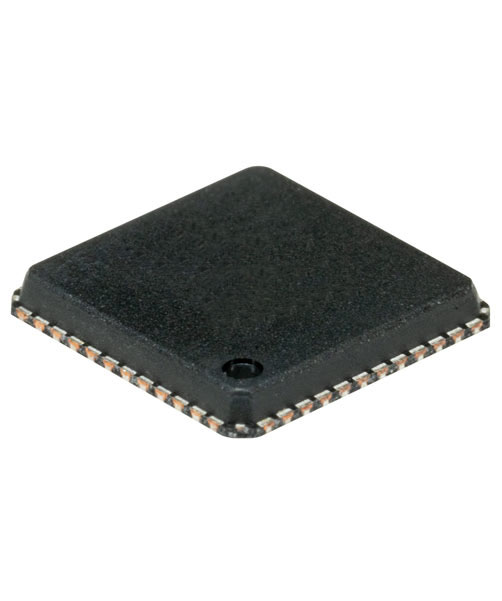

RCMB104 芯片组 D0569

RCMB104 芯片组 D0569 专用于全电流敏感型差流监测，需与测量电流互感器及安装现场的 A 型残余电流断路器（RCD）配合使用，用于监测可能出现直流或交流故障电流的电动汽车交流充电系统的故障电流。

根据不同型号，该芯片组适用于集成到符合 IEC 62752 或 UL 2231-2（CCID5 或 CCID20）标准的充电设备（模式 2，IC-CPD）中。

借助我们用于测量故障电流的组件，您将获得一套适用于各种应用场景的、可实现可靠测量的尖端解决方案。高性能的 CCE4400 传感器、智能微控制器以及灵活的固件的结合，使该系统成为满足您 IC-CPD 需求的绝佳选择。在您的电气安装中，请信赖 Bender 带来的精度、合规性和安全性。

该先进解决方案的核心是 Bender ASIC CCE4400 以及搭载 D0569 固件的高性能微控制器。

RCMB104 芯片组 D0569 专用于全电流敏感型差流监测，需与测量电流互感器及安装现场的 A 型残余电流断路器（RCD）配合使用，用于监测可能出现直流或交流故障电流的电动汽车交流充电系统的故障电流。

根据不同型号，该芯片组适用于集成到符合 IEC 62752 或 UL 2231-2（CCID5 或 CCID20）标准的充电设备（模式 2，IC-CPD）中。

借助我们用于测量故障电流的组件，您将获得一套适用于各种应用场景的、可实现可靠测量的尖端解决方案。高性能的 CCE4400 传感器、智能微控制器以及灵活的固件的结合，使该系统成为满足您 IC-CPD 需求的绝佳选择。在您的电气安装中，请信赖 Bender 带来的精度、合规性和安全性。

该先进解决方案的核心是 Bender ASIC CCE4400 以及搭载 D0569 固件的高性能微控制器。

特点

四个输出端（Switch1、Switch2、Error、PWM）
测量范围 ±300 mA
差流分辨率 0.2 mA
专利测量技术（专利号： EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856）
负载电流高达 32 A RMS（单相）或 3 × 32 A RMS（三相）（视设备而定）
故障输出（集成自监测和测试功能）
对外界干扰的抗扰性高

型号	型号描述	订货号
CCE4400	传感器电路	B980399
微控制器	使用 IC-CPD 分析软件 D0569 进行编程	B98039701

兼容各种测量电流互感器
