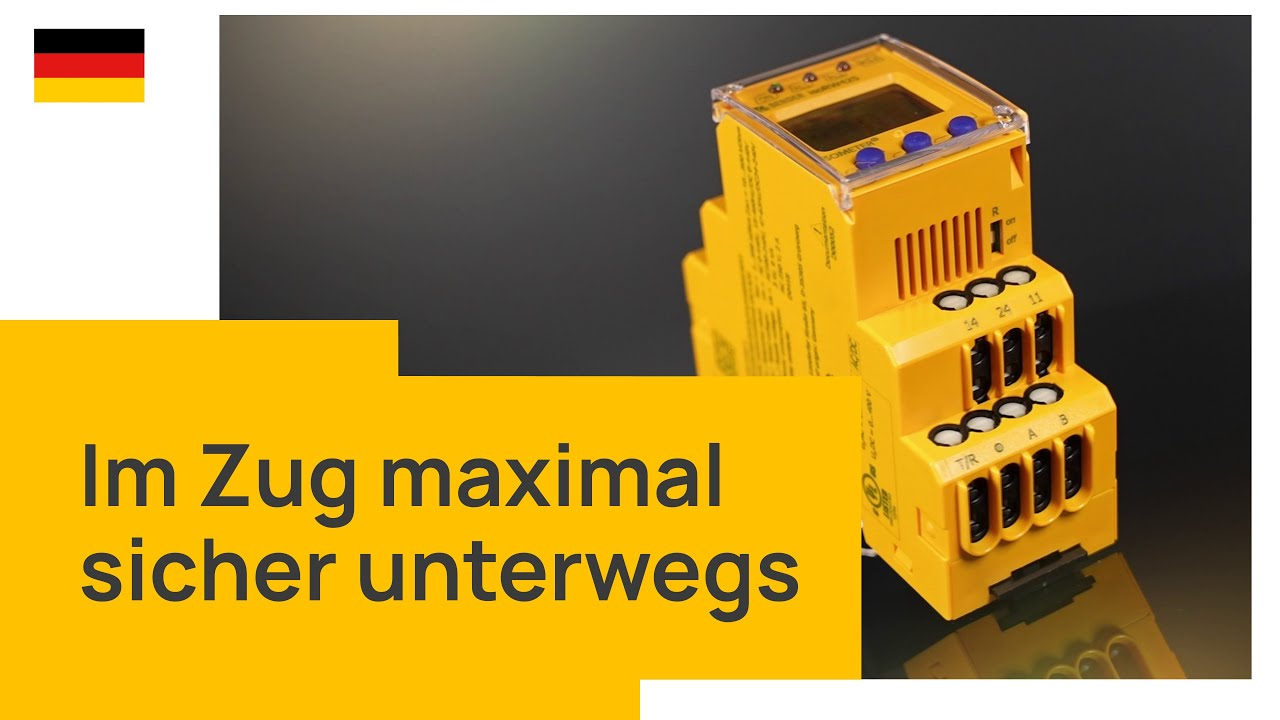

ISOMETER® isoRW425
- 用于交直流IT系统的绝缘监视仪
- 应用在铁路车辆的控制回路，符合标准EN 50155
- 频率50Hz或60Hz的绝缘阻抗测量 (Z模式)
- 自适应系统泄漏电容，最高可达300 μF
- 带欠电压和过电压监视的标称系统电压测量(RMS)
ISOMETER® isoRW425监视不接地交流、交直流和直流系统（IT系统）的绝缘电阻，应用在铁路方面测量范围可达 AC/DC 0...440 V。 出现在交直流系统中的直流元件不会影响操作特性。由于有外部的电源电压，所以设备允许离线监视
- 用于交直流IT系统的绝缘监视仪
- 应用在铁路车辆的控制回路，符合标准EN 50155
- 频率50Hz或60Hz的绝缘阻抗测量 (Z模式)
- 自适应系统泄漏电容，最高可达300 μF
- 带欠电压和过电压监视的标称系统电压测量(RMS)
ISOMETER® isoRW425监视不接地交流、交直流和直流系统（IT系统）的绝缘电阻，应用在铁路方面测量范围可达 AC/DC 0...440 V。 出现在交直流系统中的直流元件不会影响操作特性。由于有外部的电源电压，所以设备允许离线监视
特点
- 带电连接整流器或逆变器的三相交流、交流和直流不接地系统（IT系统）中，绝缘电阻 (R 模式) 或绝缘阻抗 (Z模式)的绝缘监视；
- 用于50 Hz或60 Hz的绝缘阻抗(Z模式)；
- 具有欠压和过电压监测的标称系统电压(RMS)测量；
- 直流电压系统到地的测量(L+/PE 和L-/PE)；
- 自适应系统泄漏电容，R模式中最大可达300 μF，Z模式中最大可达1μF；
- 具有连接监视的自动设备自检功能；
- 可选启动延迟、响应延迟和延迟释放；
- 2组独立可调响应值，其范围为1…990 kΩ (报警1，报警2)；
- 通过LED (AL1, AL2)，显示和报警继电器 (K1, K2)发出报警信号；
- 可选常闭操作或常开操作；
- 通过多功能液晶屏显示测量值；
- 可激活故障记忆；
- RS-485 (电隔离)接口包括下列协议：
– BMS 接口 (本德尔测量设备接口)，用于与本德尔其他组件进行数据交换
– Modbus RTU
– isoData (用于连续数据输出) - 密码保护，用于防止未经授权的参数修改；
应用
- 用于工业、机械工程、电站、电梯、自动化系统和铁路系统的交流控制回路，符合标准EN 50155；
- 交流控制和辅助回路，符合标准DIN EN 60204-1 “机器的电气设备”，IEC 60204-1，EN 60204-1；
- 交流辅助回路符合标准DIN VDE 0100-725；
- 小型IT系统，例如照明系统、移动发电机；
ISOMETER® isoRW425 变体
| 型号 | 标称系统电压* Un | 电源电压 US | 订货号* |
|---|---|---|---|
| isoRW425-D4W-4 | 3(N)AC, AC 0…440 V/DC 0…440 V, 15…460 Hz | DC 24…240 V / AC 100…240 V, 47…63 Hz | B71037000W B91037000W |
*(B7… = 推线端子 / B9… = 螺丝端子)
可选的附件，用于 ISOMETER® isoRW425
| 型号 | 订货号 |
|---|---|
| 螺丝端子安装夹 (每台设备1片) | B98060008 |
| 安装支架 XM420 | B990994 |
下载 ISOMETER® isoRW425
| 类型 | 命名 | 尺寸 | 语言 | 时间戳 | D-/B-数量 |
|---|---|---|---|---|---|
| 证书 | TÜV NORD - isoHV42x, AGH42x, isoHV52x, isoRW42x und VMx420 | 431.9 KB | DE | 2023/01/12 14:46:3012.01.2023 14:46:30 | |
| 证书 | TÜV NORD - isoHV42x, AGH42x, isoHV52x, isoRW42x and VMx420 | 411.7 KB | EN | 2023/01/12 14:46:3512.01.2023 14:46:35 | |
| 声明书 | UKCA - isoxx425 | 142.1 KB | 2023/06/12 05:32:0112.06.2023 05:32:01 | ||
| CE 合格声明 | isoXX425 | 146.2 KB | 2023/07/14 05:24:4714.07.2023 05:24:47 | ||
| 快速启动 | isoRW425 | 657.3 KB | DE | 2019/05/13 10:31:5713.05.2019 10:31:57 | D00052 |
| 快速启动 | isoRW425 | 651.1 KB | EN | 2019/05/13 10:31:5713.05.2019 10:31:57 | D00052 |
| 手册 | isoRW425 | 4.2 MB | DE | 2023/09/26 08:46:0026.09.2023 08:46:00 | D00052 |
| 手册 | isoRW425 | 4.2 MB | EN | 2023/09/26 08:47:1726.09.2023 08:47:17 | D00052 |
| 手册 | isoRW425 | 1.2 MB | ES | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00052 |
| 技术规格书 | isoRW425 | 284.1 KB | DE | 2020/06/26 10:21:0726.06.2020 10:21:07 | D00052 |
| 技术规格书 | isoRW425 | 284.2 KB | EN | 2020/06/26 10:21:1426.06.2020 10:21:14 | D00052 |
| 技术规格书 | isoRW425 | 314.8 KB | ES | 2020/06/26 10:21:2226.06.2020 10:21:22 | D00052 |
| 技术规格书 | isoRW425 | 511.6 KB | ZH | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00052 |
| 软件 | Modbus RTU - Monitor isoxx425 V2.2.2 setup | 7.1 MB | 2019/05/13 10:31:5913.05.2019 10:31:59 |
