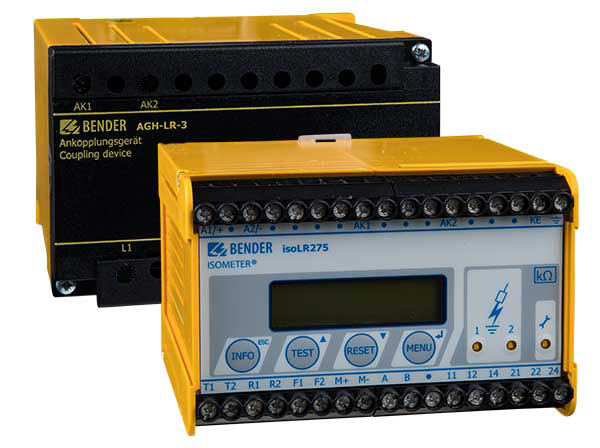

ISOMETER® isoLR275 + AGH-LR
- 应用于交流和直流IT系统的绝缘监视仪
- 应用于低阻绝缘水平的主回路
- 独立可调响应值200 Ω…100 kΩ
- 在数个ISOMETER®互联的IT系统，绝缘监视仪在操作时断开继电器
- 带日期和时间存储报警信息，实时时钟的历史记忆
isoLR275 ISOMETER® 组合耦合仪 AGH-LR共同监视IT系统的绝缘电阻。 I设备普遍用于交流、三相交流、交直流和直流系统。交流系统可包含扩展的直流负载，例如整流器或晶闸管控制的直流传动。自动适应到当前系统的泄漏电容。
只能使用耦合仪AGH-LR，用于适应标称系统范围的设备供电。
isoLR275可以与其他总线设备分享BMS。
- 应用于交流和直流IT系统的绝缘监视仪
- 应用于低阻绝缘水平的主回路
- 独立可调响应值200 Ω…100 kΩ
- 在数个ISOMETER®互联的IT系统，绝缘监视仪在操作时断开继电器
- 带日期和时间存储报警信息，实时时钟的历史记忆
isoLR275 ISOMETER® 组合耦合仪 AGH-LR共同监视IT系统的绝缘电阻。 I设备普遍用于交流、三相交流、交直流和直流系统。交流系统可包含扩展的直流负载，例如整流器或晶闸管控制的直流传动。自动适应到当前系统的泄漏电容。
只能使用耦合仪AGH-LR，用于适应标称系统范围的设备供电。
isoLR275可以与其他总线设备分享BMS。
特点
isoLR275
- ISOMETER®应用于带电连接的整流器或逆变器的交流IT系统和直流IT系统 (IT = 不接地系统)；
- 尤其适用于监视带低水平电阻的电气装置；
- isoLR275通常与AGH-LR组合使用；
- 自适应到现有系统泄漏电容；
- AMPPlus 测量方法 (欧洲专利号：EP 0 654 673 B1)；
- 选择不同的测量方法满足不同的需求；
- 2组独立可调响应值，每组测量范围：0.2 kΩ…100 kΩ each (报警1，报警2)；
- 2行文字的液晶显示；
- 设备自动自检；
- 实时时钟的历史存储器，用于存储带有日期和时间的报警信息；
- BMS接口 (本德尔测量设备接口)，用于和本德尔其他设备通讯 (RS-485电隔离)；
- 使ISOMETER®与被监视的IT系统内部断开 (通过控制信号；端子F1/F2)，例如，数个内部连接的ISOMETER®；
- 在系统中与绝缘值相关的电流输出 0(4…20 mA (电气隔离)；
AGH-LR
- 用于ISOMETER® isoLR275的耦合仪；
- 标称电压范围：AC 0…793 V and DC 0…1100 V；
- DIN导轨安装；
应用
- 交流、直流或交直流主回路；
- 直接连接逆变器的IT系统；
- 具有高系统泄漏电容的IT系统，最高可达500 μF；
- 电压高且波动慢的IT系统；
- 包括开关模式电源的系统；
- 耦合IT系统；
ISOMETER® isoLR275 + AGH-LR 变体
| 型号 | 标称系统电压Un | 电源电压US | 订货号 |
|---|---|---|---|
| isoLR275-327 + AGH-LR-3 包含： isoLR275-327 AGH-LR | 3(N) AC 0…793 V / DC 0…1100 V | AC 19,2…55 V / DC 19,2…72 V | B91065702W B91065700W B98039022W |
| isoLR275-335 + AGH-LR 包含： isoLR275-335 AGH-LR-3 | 3(N)AC 0…793 V / DC 0…1100 V | AC 88…264 V / DC 77…286 V | B91065703W B91065701W B98039022W |
下载 ISOMETER® isoLR275 + AGH-LR
| 类型 | 命名 | 尺寸 | 语言 | 时间戳 | D-/B-数量 |
|---|---|---|---|---|---|
| CE 合格声明 | isoLR275 | 83.2 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| 手册 | isoLR275 | 2.2 MB | DE | 2021/04/20 08:07:5120.04.2021 08:07:51 | D00127 |
| 手册 | isoLR275 | 2.1 MB | EN | 2021/04/20 08:09:3120.04.2021 08:09:31 | D00127 |
| 技术规格书 | isoLR275 | 391.2 KB | DE | 2019/05/13 10:31:3513.05.2019 10:31:35 | D00127 |
| 技术规格书 | isoLR275 | 342.2 KB | EN | 2019/05/13 10:31:3713.05.2019 10:31:37 | D00127 |
| 技术规格书 | isoLR275 | 336.8 KB | ES | 2019/05/13 10:31:3713.05.2019 10:31:37 | D00127 |
| 技术规格书 | isoLR275 | 645.8 KB | ZH | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00127 |
| 快速启动 | isoLR275 | 999.5 KB | DE | 2021/03/12 07:05:2612.03.2021 07:05:26 | D00127 |
| 快速启动 | isoLR275 | 999.5 KB | EN | 2021/03/12 07:05:2612.03.2021 07:05:26 | D00127 |
