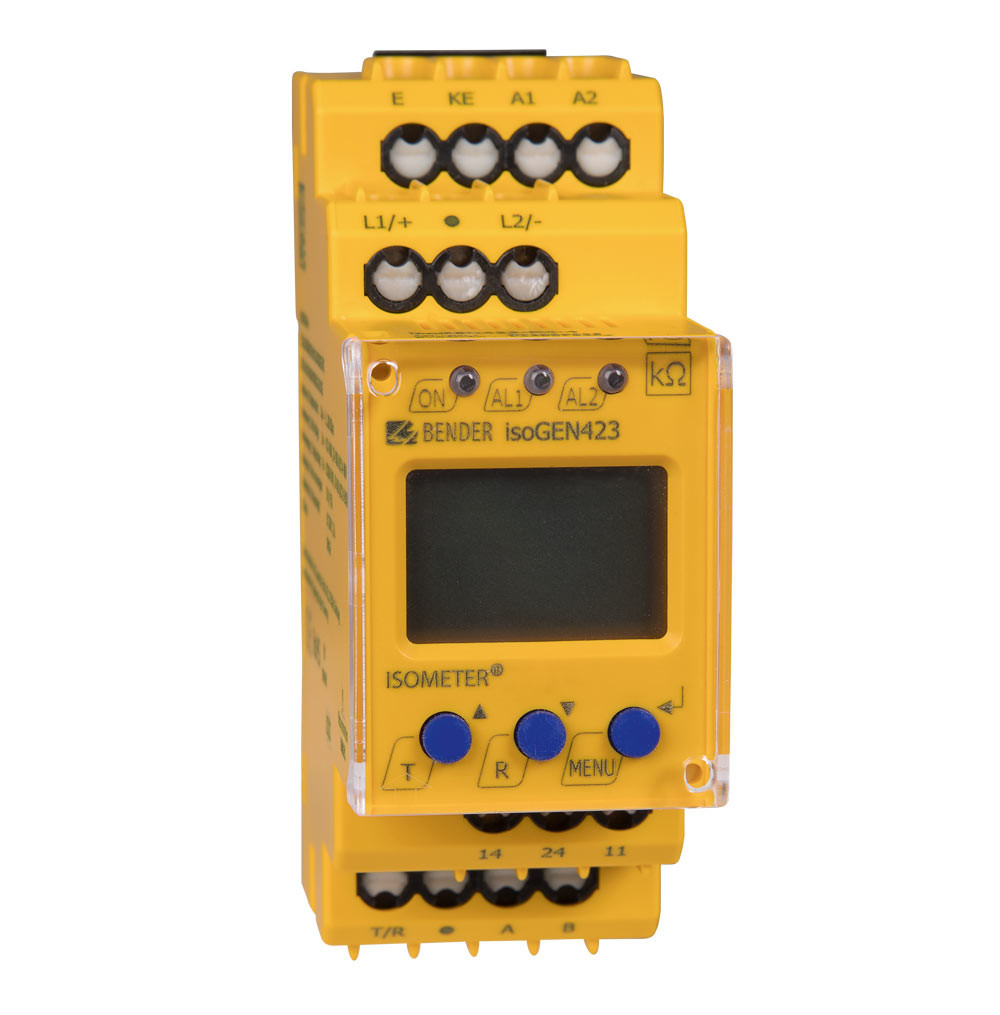

ISOMETER® isoGEN423
- 用于移动发电机的绝缘监视仪
- 带绝缘监视和停机的保护隔离
- 符合标准DIN VDE 0100-551和DIN EN 61557-8
- 2组响应值（出厂设置46 kΩ、23 kΩ)
The ISOMETER® monitors the insulation resistance of unearthed AC, AC/DC and DC systems (IT systems) with nominal system voltages of 3(N)AC, AC/DC 0…400 V or DC 0…400 V.
The maximum permissible system leakage capacitance Ce is 5 μF. DC components existing in AC systems do not influence the operating characteristics, when a minimum load current of DC 10 mA flows. A separate supply voltage allows de-energised systems to be monitored, too.
- 用于移动发电机的绝缘监视仪
- 带绝缘监视和停机的保护隔离
- 符合标准DIN VDE 0100-551和DIN EN 61557-8
- 2组响应值（出厂设置46 kΩ、23 kΩ)
The ISOMETER® monitors the insulation resistance of unearthed AC, AC/DC and DC systems (IT systems) with nominal system voltages of 3(N)AC, AC/DC 0…400 V or DC 0…400 V.
The maximum permissible system leakage capacitance Ce is 5 μF. DC components existing in AC systems do not influence the operating characteristics, when a minimum load current of DC 10 mA flows. A separate supply voltage allows de-energised systems to be monitored, too.
特点
- 用于监视不接地交直流系统的绝缘电阻
- 系统电压在欠电压和过电压检测时的测量(r.m.s.)
- 直流系统中对地电压的测量(L1+/PE和L2-/PE)
- 2组操作模式：Gen和直流
- 自适应系统泄露电容，可达5μF
- 可选启用延迟、响应延迟和延迟释放
- 2组独立可调响应值，其范围为5…200 kΩ（报警1和报警2）
- 通过LED灯(AL1、AL2)，显示屏和报警继电器(K1、K2)发送报警信号
- 带连接监视的设备自动自检
- 可选常闭或常开操作
- 通过多功能液晶屏显示测量值
- 可激活故障记忆
- RS-485(与电隔离)包含下列协议：
– BMS接口(本德尔测量设备接口)，用于与本德尔其他组件进行数据交换
– IsoData(用于连续数据输出) - 密码保护，防止未经授权的参数更改
应用
- 交流主回路，电压可达400 V
- 直流主回路，电压可达400 V
- 发电机符合标准DIN VDE 0100-551
ISOMETER® isoGEN423 变体
| 型号 | 版本 | 订货号 |
|---|---|---|
| isoGEN423-D4-4 | 推线端子 | B71036325 |
| isoGEN423-D4W-4 | 推线端子 | B71036325W |
可选的附件，用于 ISOMETER® isoGEN423
| 型号 | 订货号 |
|---|---|
| 螺丝端子安装夹 (每台设备1片) | B98060008 |
| 安装支架 XM420 | B990994 |
