ISOSCAN® EDS551
- 符合 IEC 60364-7-710 和 IEC 61557-9 标准的医疗 IT 系统绝缘故障定位仪
- 按测量通道监测绝缘电阻
- 符合 IEC 61557-9 标准的绝缘故障定位时间 ≤ 5 秒
- 按测量通道额外测量漏电电容和阻抗
- 集成电流互感器
- 4 或 6 个测量通道

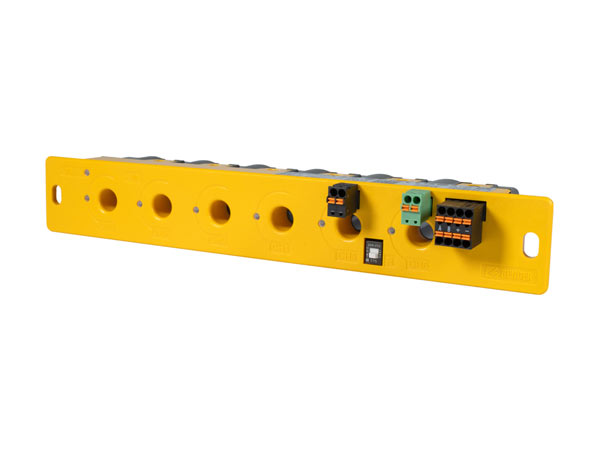

ISOSCAN® EDS551 是一款内置六个电流互感器的绝缘故障定位仪，用于在非接地供电系统（IT 系统）中精确定位绝缘故障。它能够在受监控的 IT 系统内快速、可靠地识别故障。
若绝缘电阻低于阈值，ISOSCAN® EDS551 将自动触发报警。使用 EDS551 时，需配合 isoMED527 或 LIM7 型 ISOMETER®，该设备负责向电网注入必要的测量信号。
ISOSCAN® EDS551 提供两种设备型号。在基本版本中，报警阈值固定为 50 kΩ。在启用功能模块 A 的版本中，每个测量通道的报警值可在 50 至 200 kΩ 之间灵活设置。此外，该版本还能测量每个测量通道的漏电容和阻抗。
测量值和报警信息可通过 Bender Smart Connect (BSC) RS-485 接口提供给其他总线参与者。对于显示和报警功能，建议使用专用的指示器和测试组合（例如 CP305），以符合相关标准。
ISOSCAN® EDS551 配备了用于 RS-485 接口的集成总线终端电阻，可通过内部开关激活。总线终端的当前状态可通过设备接口方便地显示。
ISOSCAN® EDS551 配备了 NFC 接口。这使得无论设备是否通电，均可通过 Bender Connect 应用程序对其进行配置。此外，还可读取设备信息、创建数据备份以及安装功能模块。
最大允许电源漏极电容为 5 μF。必须针对每种情况分别进行参数设置，以使设备适应现场系统和运行条件，从而满足标准要求。
- 符合 IEC 60364-7-710 和 IEC 61557-9 标准的医疗 IT 系统绝缘故障定位仪
- 按测量通道监测绝缘电阻
- 符合 IEC 61557-9 标准的绝缘故障定位时间 ≤ 5 秒
- 按测量通道额外测量漏电电容和阻抗
- 集成电流互感器
- 4 或 6 个测量通道
ISOSCAN® EDS551 是一款内置六个电流互感器的绝缘故障定位仪，用于在非接地供电系统（IT 系统）中精确定位绝缘故障。它能够在受监控的 IT 系统内快速、可靠地识别故障。
若绝缘电阻低于阈值，ISOSCAN® EDS551 将自动触发报警。使用 EDS551 时，需配合 isoMED527 或 LIM7 型 ISOMETER®，该设备负责向电网注入必要的测量信号。
ISOSCAN® EDS551 提供两种设备型号。在基本版本中，报警阈值固定为 50 kΩ。在启用功能模块 A 的版本中，每个测量通道的报警值可在 50 至 200 kΩ 之间灵活设置。此外，该版本还能测量每个测量通道的漏电容和阻抗。
测量值和报警信息可通过 Bender Smart Connect (BSC) RS-485 接口提供给其他总线参与者。对于显示和报警功能，建议使用专用的指示器和测试组合（例如 CP305），以符合相关标准。
ISOSCAN® EDS551 配备了用于 RS-485 接口的集成总线终端电阻，可通过内部开关激活。总线终端的当前状态可通过设备接口方便地显示。
ISOSCAN® EDS551 配备了 NFC 接口。这使得无论设备是否通电，均可通过 Bender Connect 应用程序对其进行配置。此外，还可读取设备信息、创建数据备份以及安装功能模块。
最大允许电源漏极电容为 5 μF。必须针对每种情况分别进行参数设置，以使设备适应现场系统和运行条件，从而满足标准要求。
特点
测量值
- 绝缘电阻
- 导电容量
- 阻抗
报警
- 绝缘电阻：50…200 kΩ
显示与操作
- 每个测量通道均配有状态指示LED
- 运行及总线活动状态指示LED
- 可通过Bender Connect应用程序、RS-485接口和NFC进行简易配置
- 可扩展外部信号和测试组合（例如COMTRAXX® CP305）；建议安装在控制柜上或内部
接口
- RS-485接口 Bender Smart Connect (BSC)
- NFC 接口，可通过 Bender Connect 应用程序在设备通电或断电时进行配置
供电电压
- 供电电压 24 V 直流
应用
- 符合 IEC 60364-7-710、IEC 61557-9 和 DIN VDE 0100-710 标准的医疗 IT 系统及控制电路
- 交流和交流/直流 IT 系统中的绝缘故障检测
ISOSCAN® EDS551 变体
| 型号 | 有效测量通道 | 已启用的功能模块 | 供电电压 | 设计 | 订货号 |
|---|---|---|---|---|---|
| EDS551-6 | 6 | -- | DC 24 V | 12 DU | B71080651 |
| 6 | A | B71080652 | |||
| EDS551-4 | 4 | -- | B71080451 | ||
| 4 | A | B71080452 |
ISOSCAN® EDS551的所有设备型号均可从工厂直接获取。基本型号可根据需要加装功能模块A。通过许可证激活，且有效期无限。有关可用版本和订购编号的更多信息，请参阅订购信息。
设备型号
基本设备：
- 按测量通道定位绝缘故障，响应值 50 kΩ，不可配置
功能模块 A：扩展测量值
- 按测量通道定位绝缘故障，响应值 50…200 kΩ，可配置
- 漏电电容和阻抗测量
可选的附件，用于 ISOSCAN® EDS551
电源
| 型号 | 供电电压 | 输出电压 | 订货号 | 产品编号 |
|---|---|---|---|---|
| AN410 | AC 90…264 V, 47…63 Hz*/DC 120…370 V* | DC 24 V, 420 mA | B924209 | 最多可为6台EDS551供电 |
ISOMETER®
| 型号 | 描述 | 订货号 |
|---|---|---|
| isoMED527-L-2 | 绝缘监测装置 – 基本型 | B81625521 |
| 带功能模块A的绝缘监测装置 | B81625524 | |
| LIM7-L-2 | LIM7-L-2 符合UL 1022标准的线路绝缘监测器 | B81625520 |
