LINETRAXX® SmartDetect MRCDB425

特点

• 一路测量通道，支持交流、脉动直流或交直流敏感型测量
• 可配置频率响应值
• 配备TFT显示屏，便于操作与参数设置 (MRCDB425-D)
• 可通过解锁软件模块扩展设备功能
• 通过Bender Connect APP，由NFC 接口实现简易设置
• 可提供用户定制化出厂设置



剩余电流测量

• 符合 DIN EN IEC 60947-2附录 M标准的模块化剩余电流监测装置 (MRCD)
• 一路剩余电流测量通道
• 可选择交流、脉动直流或交直流敏感型测量方式
• 可根据 IEC 60755(或 VDE 0664-400)设置 A 型、F 型、B 型及 B+ 型特性
• 可测量交直流真有效值(r.m.s.)及交流、直流分量
• 频率范围：DC, 15 Hz…20 kHz
• 可测量最高20次谐波
• 可测量最高400次谐波(选配功能模块 A：谐波分析 FFT)
• 可计算总谐波畸变率THD

响应值监测

• 主报警：剩余电流响应值I_Δn可调
• 预报警：剩余电流响应值 I_Δn的10…100 %可调
• 可分别评估交直流真有效值(RMS)或交流、直流分量
• 响应值30 mA…3 A
• 可配置频率响应值
• 延时时间可调
• 故障记忆模式可选
• 可配置启动延时
• 持续监测电流互感器接线状态
• 响应值为30 mA时立即脱扣

显示与操作

• 配备NFC接口，可通过Bender Connect App进行参数设置

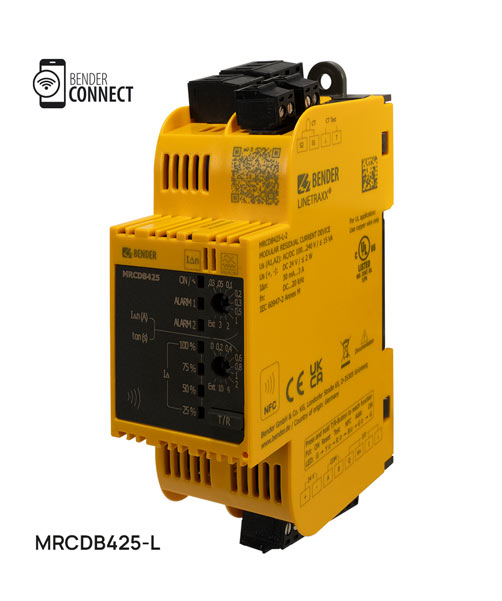

• LED条式测量值显示 (MRCDB425-L)
  – 设备状态LED
  – 百分比测量值指示
  – 预报警及主报警LED
• TFT显示 (MRCDB425-D)
  – 设备状态LED
  – 报警LED
  – 全文字菜单
  – 4-键导航操作
• 集成测试/复位组合按钮，并预留外部按钮接口
• 密封的透明保护盖

接口

• 数字输入 (I)
• 数字输入/输出 (Q)
• 多功能数字/模拟输出 (M+)
• 报警继电器 K1、K2
• Modbus RTU (RS-485)
• NFC 接口，可在设备带电或断电状态下，通过Bender Connect App进行参数设置

• 测试输出端，用于外接测量用电流互感器的监测
