ISOMETER® isoMED527
- 符合 IEC 60364-7-710 和 IEC 61557-8 标准的医疗 IT 系统绝缘监测设备
- 全面监测医疗IT系统中的相关参数，例如绝缘电阻、漏极电容、阻抗和总危险电流
- IT系统变压器的负载和温度监测
- 集成电压测量
- 支持通过ISOSCAN® EDS551进行绝缘故障定位

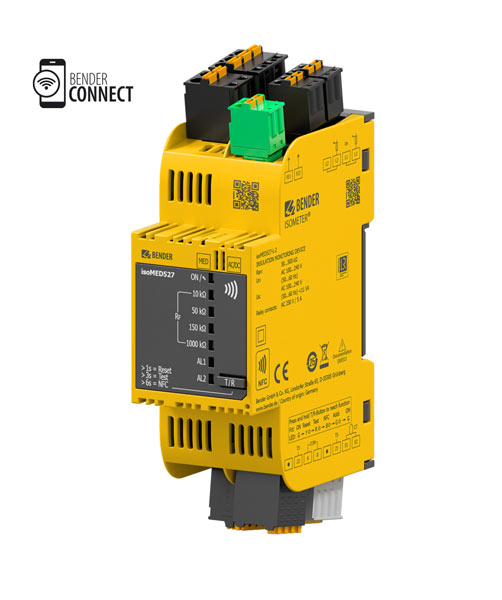

ISOMETER® isoMED527是一款专为医疗场所中未接地电源（IT系统）设计的绝缘监测装置。它可测量主电源电压为AC 100…240 V的医疗IT系统的绝缘电阻。若绝缘电阻低于指定阈值，设备将自动触发报警。报警阈值可在 50 至 500 kΩ 范围内灵活设置。
该设备提供 两种型号。在 基本型号 中，可测量 IT 系统的绝缘电阻、变压器负载及温度。报警信息通过设备 LED 指示灯以及 RS-485 接口 Bender Smart Connect (BSC) 输出。
在启用了功能模块A的高级版本中，还会测量电源漏极电容、阻抗和电源电压，以便对医疗IT系统的状态进行全面评估。这些参数的报警阈值也可单独设置。
测量值和报警信息通过BSC提供给其他总线参与者。对于显示和报警功能，建议采用合适的信号和测试组合，以满足相关标准的要求。
一旦检测到绝缘故障，即可启动有针对性的绝缘故障搜索。得益于创新的测量技术，无需额外的测试电流发生器即可立即检测到故障。建议使用 ISOSCAN® EDS551 绝缘故障定位仪来定位绝缘故障。
ISOMETER® isoMED527 配备 NFC 接口。这使得用户既可在设备通电时，也可在断电时，通过 Bender Connect 应用程序对设备进行配置。此外，还可读取设备信息、创建数据备份以及安装功能模块。
最大允许电源漏极电容为 5 μF。必须针对每种情况进行单独参数设置，以使系统适应现场的安装和运行条件，从而满足标准要求。
- 符合 IEC 60364-7-710 和 IEC 61557-8 标准的医疗 IT 系统绝缘监测设备
- 全面监测医疗IT系统中的相关参数，例如绝缘电阻、漏极电容、阻抗和总危险电流
- IT系统变压器的负载和温度监测
- 集成电压测量
- 支持通过ISOSCAN® EDS551进行绝缘故障定位
ISOMETER® isoMED527是一款专为医疗场所中未接地电源（IT系统）设计的绝缘监测装置。它可测量主电源电压为AC 100…240 V的医疗IT系统的绝缘电阻。若绝缘电阻低于指定阈值，设备将自动触发报警。报警阈值可在 50 至 500 kΩ 范围内灵活设置。
该设备提供 两种型号。在 基本型号 中，可测量 IT 系统的绝缘电阻、变压器负载及温度。报警信息通过设备 LED 指示灯以及 RS-485 接口 Bender Smart Connect (BSC) 输出。
在启用了功能模块A的高级版本中，还会测量电源漏极电容、阻抗和电源电压，以便对医疗IT系统的状态进行全面评估。这些参数的报警阈值也可单独设置。
测量值和报警信息通过BSC提供给其他总线参与者。对于显示和报警功能，建议采用合适的信号和测试组合，以满足相关标准的要求。
一旦检测到绝缘故障，即可启动有针对性的绝缘故障搜索。得益于创新的测量技术，无需额外的测试电流发生器即可立即检测到故障。建议使用 ISOSCAN® EDS551 绝缘故障定位仪来定位绝缘故障。
ISOMETER® isoMED527 配备 NFC 接口。这使得用户既可在设备通电时，也可在断电时，通过 Bender Connect 应用程序对设备进行配置。此外，还可读取设备信息、创建数据备份以及安装功能模块。
最大允许电源漏极电容为 5 μF。必须针对每种情况进行单独参数设置，以使系统适应现场的安装和运行条件，从而满足标准要求。
特点
测量值
- 绝缘电阻
- 阻抗
- 市电漏极电容
- 总危险电流（根据UL1022）
- 市电电压及导体对地电压测量
- IT系统变压器的负载电流和温度
- 通过PTC热敏电阻、双金属开关或PT100传感器进行温度监测
- 连接状态监测
- 带自动通知功能的自监测
- 响应时间 ≤ 5 s（当Ce = 0.5 μF 且 Rf = Ran/2 时）
- 带连接状态监测的设备自动自检
报警
- 报警通过LED（AL1、AL2）和报警继电器指示
- 绝缘电阻、阻抗、漏电电容和总危险电流的可调响应值
- 负载电流的可调响应值（单位：安培或百分比 %）
- 两个可编程报警继电器：可选工作/待机电流
- 使用PT100传感器时，温度报警值可调
- 针对双金属片和PTC（DIN 44081）的温度报警（不可调）
- 连接监测的阈值可调：PE > Ω
- 启动、响应和复位延迟可调
显示与操作
- 运行状态、报警1、报警2的LED指示灯
- 测试按钮（内部、外部）
- 通过NFC接口使用Bender Connect应用程序进行简单配置
- 可通过外部信号和测试模块（例如COMTRAXX® CP305）进行扩展；建议安装在控制柜上或内部
接口
- RS-485接口 Bender Smart Connect (BSC)
- NFC接口，可在设备通电和断电状态下使用Bender Connect应用程序进行参数设置
更多详情
- 电源电压 AC 100…240 V
- 支持无需测试电流发生器即可进行绝缘故障检测（仅限 ISOSCAN® EDS551）
- 紧凑型 2 DU 外壳（36 mm）
应用
- 符合 IEC 60364-7-710、IEC 61557-8 和 DIN VDE 0100-710 标准的医疗 IT 系统
ISOMETER® isoMED527 变体
| 型号 | 显示屏 | 功能模块已激活 | 供电电压 | 外壳 | 订货号 |
|---|---|---|---|---|---|
| isoMED527-L-2 | LED 条形图 | -- | AC 100…240 V | 2 DU | B81625521 |
| A | B81625524 |
ISOMETER® isoMED527 的两种版本均可直接从工厂获取。基础版可根据需要加装功能模块 A。激活需通过许可证，且有效期无限。有关可用版本和订购编号的更多信息，请参阅订购信息。
设备型号
基础设备
- IT 系统监控：绝缘电阻作为报警
- 变压器过载作为报警
- 变压器过温作为报警
- 可用温度传感器：PTC（符合DIN 44081标准）、双金属开关 - 功能接地连接监测
功能模块A：扩展测量值
- IT系统监测：绝缘电阻、电源泄漏电容、阻抗及总危险电流作为测量值和报警
- 电压测量，过压和欠压阈值可调
- 变压器过载作为测量值和报警提供
- 变压器过温作为阈值报警和测量值提供
- 可用的温度传感器：PTC（符合 DIN 44081 标准）、双金属开关和 PT100
- 功能接地连接监控，响应值可调
可选的附件，用于 ISOMETER® isoMED527
| 型号 | 描述 | 订货号 |
|---|---|---|
| STW2 变压器负载监测装置 | 1...50 A | B942709 |
| STW3 变压器负载监测装置 | 10...100 A | B98021000 |
| CP305 | 远程报警指示器 | B95100051 |
| LIM/IMD 插头套件 2DU 推入式 | 随货提供 | B80609203 |
| LIM/IMD 插头套件 2DU 螺丝固定式 | 可选配件 | B80609202 |
| EDS551-6 | 绝缘故障定位仪，基本版 | B71080651 |
| EDS551-6 | 带功能模块 A 的绝缘故障定位仪 | B71080652 |
