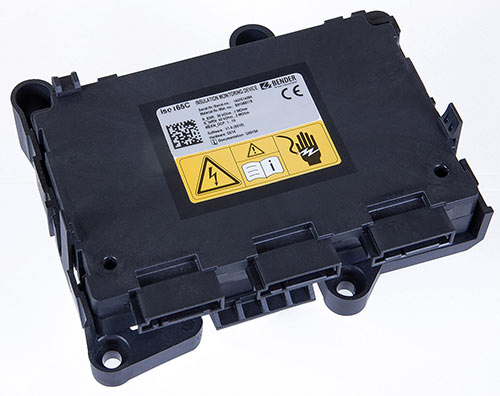

ISOMETER® iso165C, iso165C-1
- 绝缘监视仪(IMD)用于电动汽车的不接地直流驱动系(IT系统)
- 绝缘电阻 0…50 MΩ的连续测量，可通过CAN总线调节响应值
- 交流和直流IT系统可高达0…600 V
- CAN接口，250 k波特率，内部终端电阻120 Ohm (iso1685C)
- CAN接口，500 k波特率，无内部终端电阻。2个附加的高侧驱动用于故障信息和响应值 (iso165C-1)
- 电源电压适用于DC 9...16 V
ISOMETER® 监视电力驱动系统的有源高压组件和参考接地(壳体接地)之间的绝缘电阻 (Un = DC 0…600 V) 。专利测量技术用于监视直流侧的绝缘情况以及电气传动系统的交流电机侧。ISOMETER® 装配带有三个连接器。为了实现内部电隔离，连接器1连接到低压（LV）区域，连接器2和3连接到汽车的高压区域。由于其节省空间的设计和优化的测量技术，设备可用于优化的混合动力车或纯电动汽车。设备满足对不断增加汽车需求上的环境条件要求（如温度和振动、电磁兼容）。 ISOMETER® CAN总线接口可以无缝集成到现有的CAN环境中。
- 绝缘监视仪(IMD)用于电动汽车的不接地直流驱动系(IT系统)
- 绝缘电阻 0…50 MΩ的连续测量，可通过CAN总线调节响应值
- 交流和直流IT系统可高达0…600 V
- CAN接口，250 k波特率，内部终端电阻120 Ohm (iso1685C)
- CAN接口，500 k波特率，无内部终端电阻。2个附加的高侧驱动用于故障信息和响应值 (iso165C-1)
- 电源电压适用于DC 9...16 V
ISOMETER® 监视电力驱动系统的有源高压组件和参考接地(壳体接地)之间的绝缘电阻 (Un = DC 0…600 V) 。专利测量技术用于监视直流侧的绝缘情况以及电气传动系统的交流电机侧。ISOMETER® 装配带有三个连接器。为了实现内部电隔离，连接器1连接到低压（LV）区域，连接器2和3连接到汽车的高压区域。由于其节省空间的设计和优化的测量技术，设备可用于优化的混合动力车或纯电动汽车。设备满足对不断增加汽车需求上的环境条件要求（如温度和振动、电磁兼容）。 ISOMETER® CAN总线接口可以无缝集成到现有的CAN环境中。
特点
- 用于不接地系统 (IT系统) 的交流和直流绝缘故障的绝缘监视，其范围：0…600 V；
- 所有内部电压的电源；
- 绝缘电阻的连续测量，其范围：0Ω…50 MΩ；
- 用于测量的绝缘电阻的响应时间小于20 s (使用直流脉冲 (DCP))；
- 自适应到现有系统泄漏电容 (≤ 1 μF)；
- 接地故障和遗失接地线的检测；
- 第二电压的测量；
- 设备在这种情况下工作：
– HV不稳定，
– HV关闭；
– 存在对称或不对称绝缘故障；
– HV线路与电源电压之间存在故障； - HV侧中所有信号的电偶绝缘；
- HV耦合网络；
- CAN总线接口；
- 重量：< 220 g (包括外壳和连接架)；
- 仅iso165C-1：iso165C-1版本的特征是分离高侧驱动上的错误和报警信号；
应用
- 绝缘监视仪 (IMD) 用于电动车辆的不接地直流驱动系统 (IT系统) ；
ISOMETER® iso165C, iso165C-1 变体
| 型号 | 响应值范围 | 直流标称电压 | 直流电源电压 | 订货号 |
|---|---|---|---|---|
| iso165C | 报警1 (警告): 30 kΩ…1 MΩ (默认：300 kΩ); 报警2 (错误): 40 kΩ…2 MΩ (默认：55 kΩ) | 0…600 V | 12 V | B91068175 |
| iso165C-1 | 报警1 (警告): 30 kΩ…1 MΩ (默认：400 kΩ); 报警2 (错误): 40 kΩ…2 MΩ (默认：250 kΩ) | 0…600 V | 12 V | B91068176 |
可选的附件，用于 ISOMETER® iso165C, iso165C-1
| 型号 | 订货号 |
|---|---|
| iso165C 连接端子 | B91068503 |
