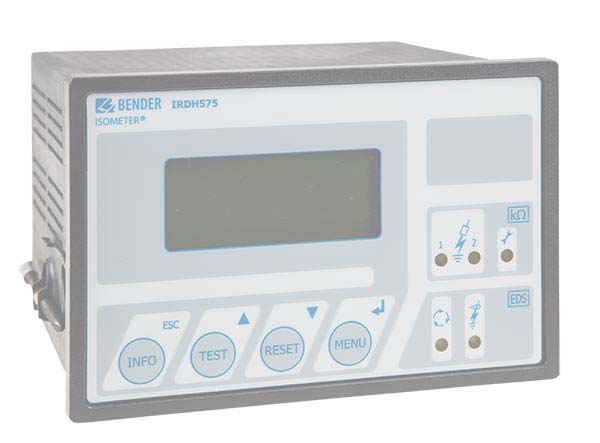

ISOMETER® IRDH575
特点
- 普遍适用于三相交流、交直流和直流IT系统，其电压范围20…575 V/340…760 V；
- 响应值范围：1 kΩ…10 MΩ；
- 信息按钮用于显示多种参数以及系统泄露电容；
- 综合自检功能，包括系统故障报警继电器；
- 内部/外部测试和重置按钮；
- 2组独立报警继电器，可选常开或常闭工作模式；
- 背光纯文本显示4x16字符；
- RS-485接口；
- 数据存储，与电源断开且0/4…20 mA电流输出；
- 可以扩展绝缘故障定位系统至1080个回路；
- 用于绝缘故障定位的可调定位电流；
- 可选EDS4… 用于绝缘故障定位系统；
- AMP测量方法；
应用
- IT系统的绝缘电阻监视；
- 具有附加的绝缘故障定位仪EDS4…的绝缘故障定位；
ISOMETER® IRDH575 变体
| 型号 | 标称系统电压Un | 电源电压US | 订货号 |
|---|---|---|---|
| IRDH575B1-427 | AC / DC 20…575 V | DC 19,2…72 V | B91065502 |
| IRDH575B1-435 | 3(N)AC / DC 20…575 V* | AC 88…264 V / DC 77…286 V* | B91065500 |
| IRDH575B1-4227** | 3(N)AC / DC 20…150 V* | DC 19,2…72 V* | B91065505 |
| IRDH575B1-4235 | AC / DC 20…150 V | AC 88…264 V / DC 77…286 V | B91065504 |
| IRDH575B2-427 | 3(N)AC 340…760 V / DC 340…575V* | DC 19,2…72 V | B91065506 |
| IRDH575B2-435 | 3(N)AC 340…760 V / DC 340…575 V* | AC 88…264 V / DC 77…286 V* | B91065503 |
* 绝对值
** 测量电压Um 10 V
可选的附件，用于 ISOMETER® IRDH575
防尘防潮
| 型号 | 尺寸 | 订货号 |
|---|---|---|
| 面板密封，防护等级 IP42 | 144 x 96 mm | B98060006 |
| 透明盖板，防护等级 IP65 | 144 x 96 mm | B98060007 |
导轨安装配件
| 型号 | 订货号 |
|---|---|
| 导轨安装配件 | B98060010 |
配件能够将IRDH575快速安装到DIN导轨上。
符合标准IEC 60715。
测量仪表
| 型号 | 测量范围 | 尺寸 | 订货号 |
|---|---|---|---|
| 9620-1421 | 0…20 mA | 96 x 96 mm | B986841 |
| 9620S-1421 | 0…20 mA | 96 x 96 mm | B986842 |
下载 ISOMETER® IRDH575
| 类型 | 命名 | 尺寸 | 语言 | 时间戳 | D-/B-数量 |
|---|---|---|---|---|---|
| CE 合格声明 | IRDH275 - 375 - 575 | 95.8 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| 手册 | IRDH575 | 5.4 MB | DE | 2022/06/09 10:46:1909.06.2022 10:46:19 | D00089 |
| 手册 | IRDH575 | 5.1 MB | EN | 2022/06/09 10:48:1009.06.2022 10:48:10 | D00089 |
| 手册 | IRDH575 | 1.1 MB | ES | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00089 |
| 手册 | IRDH575 | 2.0 MB | FR | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00089 |
