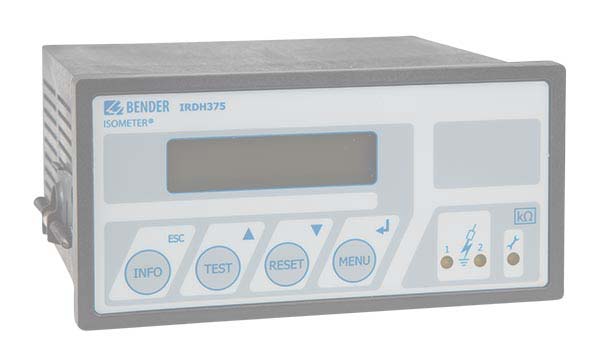

ISOMETER® IRDH375
特点
- 绝缘监视用于不接地交流、交直流系统，其范围 0…793 V, DC 0…650 V；
- 通过耦合仪扩展标称电压；
- 2组独立可调响应值，其范围 1 kΩ…10 MΩ；
- AMPPlus测量方法；
- 自适应到现有系统泄漏电容；
- 信息按钮用于显示设备设置以及系统泄漏电容；
- 连续自检，具有自动报警信息功能；
- 可选自动自检功能；
- 连接外部kΩ显示；
- 测试和重置按钮；
- 连接外部测试和重置按钮；
- 2组独立报警继电器，带2组无源转换触点；
- 常开或常闭操作；
- 报警继电器用于系统故障 (常闭操作)；
- 背光液晶屏；
- RS-485接口
- 推线端子；
应用
- 交流、直流或交直流主回路；
- 带直接连接直流组件的交直流主回路，例如整流器、逆变器和可控直流驱动器；
- UPS系统、电池系统；
- 相位控制加热器；
- 包括开关模式电源的装置；
- 具有高系统泄漏电容的IT系统；
- 耦合IT系统；
ISOMETER® IRDH375 变体
| 型号 | 标称电压Un | 电源电压US | 订货号 |
|---|---|---|---|
| IRDH375-435 | AC 0…793 V / DC 0…650 V* | AC 88…264 V / DC 77…286 V* | B91065000 |
| IRDH375-427 | AC 0…793 V / DC 0…650 V* | DC 19,2…72 V* | B91065002 |
| IRDH375B-435 | AC 0…793 V / DC 0…650 V* | AC 88…264 V / DC 77…286 V* | B91065004 |
| IRDH375B-427 | AC 0…793 V / DC 0…650 V* | DC 19,2…72 V* | B91065006 |
* 绝对值
带“W选项”的设备增加冲击和振动阻力：在订货号的末端带字母“W”。
可选的附件，用于 ISOMETER® IRDH375
外部kΩ测量仪表 (400 µA)
| 型号 | SKMP *2) | 订货号 |
|---|---|---|
| 7204-1421 | 120 kΩ | B986763 |
| 9604-1421 | 120 kΩ | B986764 |
*2) SKMP = 量程中心点
外部kΩ测量仪表 20 mA
| 型号 | 订货号 |
|---|---|
| 9620-1421 | B986841 |
透明前盖板 IP65
| 型号 | 订货号 |
|---|---|
| 144 x 72 | B98060005 |
耦合仪
| 型号 | 标称系统电压Un | 订货号 |
|---|---|---|
| AGH150W-4 | DC 0…1760 V | B98018006 |
| AGH204S-4 | AC 0…1300 V / 0…1650 V | B914013 |
| AGH520S | AC 0…7200 V | B913033 |
下载 ISOMETER® IRDH375
| 类型 | 命名 | 尺寸 | 语言 | 时间戳 | D-/B-数量 |
|---|---|---|---|---|---|
| CE 合格声明 | IRDH275 - 375 - 575 | 95.8 KB | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| 手册 | IRDH375/IRDH375B | 4.1 MB | DE | 2022/06/09 10:46:1309.06.2022 10:46:13 | D00124 |
| 手册 | IRDH375/IRDH375B | 4.0 MB | EN | 2022/06/09 10:48:0509.06.2022 10:48:05 | D00124 |
| 手册 | IRDH375/IRDH375B | 595.9 KB | ES | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00124 |
| 手册 | IRDH375/IRDH375B | 1.4 MB | FR | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00124 |
