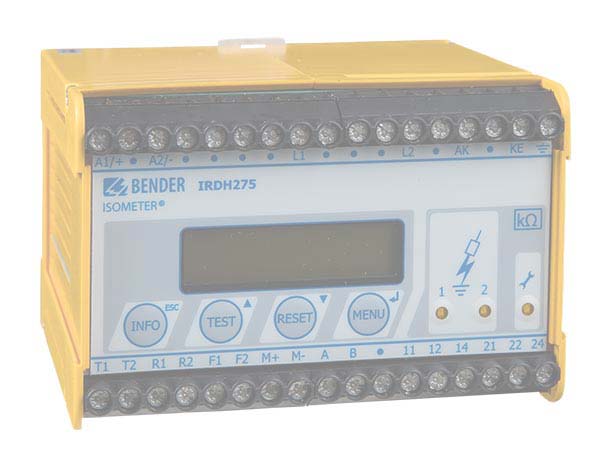

ISOMETER® IRDH275

ISOMETER® IRDH275

- 此设备步入停产阶段。 -
将于2023年12月31日停产。

特点

  • 绝缘监视用于不接地交流、交直流系统,其范围 0…793 V, DC 0…650 V;
  • 2组独立可调响应值,其范围 1 kΩ…10 MΩ;
  • AMPPlus测量方法;
  • 自适应到现有系统泄漏电容;
  • 信息按钮用于显示设备设置以及系统泄漏电容;
  • 可选自动自检功能;
  • 可选自动自检功能;
  • 连接外部kΩ显示;
  • 测试和重置按钮;
  • 连接外部测试和重置按钮;
  • 2组独立报警继电器,带2组无源转换触点;
  • 常开或常闭操作;
  • 背光液晶屏;
  • RS-485接口

应用

  • 交流、直流或交直流主回路AC, DC or AC/DC main circuits
  • 带直接连接直流组件的交直流主回路,例如整流器、逆变器和可控直流驱动器;
  • UPS系统、电池系统;
  • 相位控制加热器;
  • 包括开关模式电源的装置;
  • 具有高系统泄漏电容的IT系统;
  • 耦合IT系统;

下载 ISOMETER® IRDH275

类型命名尺寸语言时间戳D-/B-数量
CE 合格声明 AGH 145.4 KB 2022/08/12 06:17:2512.08.2022 06:17:25
CE 合格声明 IRDH275 - 375 - 575 95.8 KB 2022/08/12 06:17:2512.08.2022 06:17:25
手册 IRDH275/IRDH275B 1.4 MB DE2019/05/13 10:31:4113.05.2019 10:31:41D00176
手册 IRDH275/IRDH275B 1.4 MB EN2019/05/13 10:31:4913.05.2019 10:31:49D00176
手册 IRDH275/IRDH275B 601.5 KB ES2019/05/13 10:31:5413.05.2019 10:31:54D00176
手册 IRDH275/IRDH275B 1.4 MB FR2019/05/13 10:31:5413.05.2019 10:31:54D00176
技术规格书 IRDH275 422.5 KB DE2022/06/14 09:08:0014.06.2022 09:08:00D00122
技术规格书 IRDH275 396.8 KB EN2022/06/14 09:08:2914.06.2022 09:08:29D00122

可选的附件,用于 ISOMETER® IRDH275

外部kΩ测量仪表 400 µA

型号订货号
7204-1421B986763
9604-1421B986764


外部kΩ测量仪表 20 mA

型号订货号
9620-1421B986841


耦合仪

型号标称系统电压Un订货号
AGH150W-4DC 0…1760 VB98018006
AGH204S-4AC 0…1650 (1300) VB914013
AGH520SAC 0…7200 VB913033

ISOMETER® IRDH275 变体

型号标称电压Un电源电压US订货号
IRDH275-435AC 0…793 V / DC 0…650 V*AC 88…264 / DC 77…286 V*B91065100
IRDH275-427AC 0…793 V / DC 0…650 V*AC 19,2…55 V / DC 19,2…72 VB91065104
IRDH275-425AC 0…793 V / DC 0…650 V*DC 10,2…36 VB91065108
IRDH275B-435AC 0…793 V / DC 0…650 V*AC 88…264 / DC 77…286 V*B91065101
IRDH275B-427AC 0…793 V / DC 0…650 V*AC 19,2…55 V / DC 19,2…72 VB91065105
IRDH275B-425AC 0…793 V / DC 0…650 V*DC 10,2…36 VB91065109

* 绝对值
