COMTRAXX® COM465IP

COMTRAXX® COM465IP

  • 完整系统概览
  • 所有本德尔设备的参数设置
  • 所有本德尔的通讯接口
  • 在Web浏览器中显示,因此不需要安装本地软件
  • 通过功能模块适应个别需求

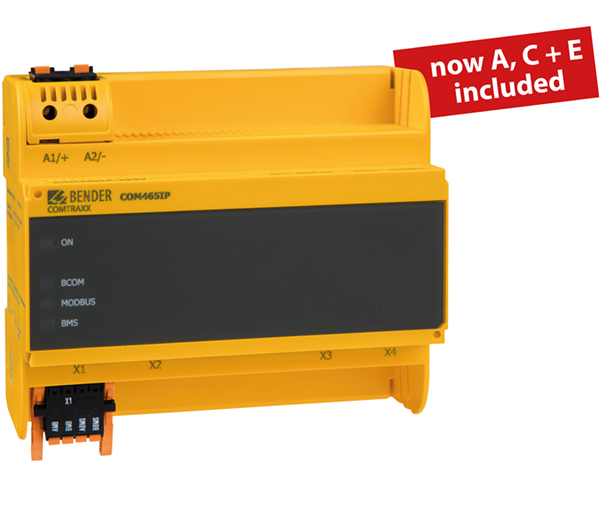

Now function modules A, C and E as standard for free. More information.

功能范围

基本设备 (不包括功能模块) *) 只有当网关连接到内部BMS总线时,才能显示BMS总线设备的参数。
**)参数可以通过Web应用程序和外部设置(通过BMS/ICOM/BCOM),但不是通过Modbus、Profibus设置。相关设备的参数只能读取;功能模块C是设置的修改是必需的。
! 不生成报告-同样也不必自己的设备生成报告。

  • 带Web接口的状态监视仪用于本德尔BMS和BCOM以及普通测量设备。
  • 支持设备连接
    -到内部(最多139台设备) 或外部连接* BMS总线 (最多98 * 139台设备),
    -通过BCOM接口(参考BCOM手册)
    -通过Modbus RTU或通过Modbus TCP (最多247台设备)。
  • 远程电流测量值、操作/报警信息和参数指示*。
  • 网关到Modbus TCP:通过Modbus TCP,读取当前测量值,子系统地址1…10的操作/报警消息。
  • 带10/100 Mbit/s的以太网接口用于通过LAN, WAN或互联网远程进入
  • S为本德尔通用测量仪和能量表的内部参数设置及配置。**
  • 所有相关设备的时间同步
  • 1000条历史记录
  • 数据记录器,可自由配置(30×10000条)
  • 5从第三方设备(通过Modbus RTU或Modbus TCP)的50个数据点可以被集成到系统中。
  • 可以创建16个通道的虚拟设备。

*)当网关连接到内部BMS总线时,仅可能显示BMS总线设备的参数。 **)参数可以通过Web应用程序和外部设置(通过BMS/ICOM/BCOM),但不是通过Modbus、Profibus设置。相关设备的参数只能读取;功能模块C是设置的修改是必需的! 不生成报告-同样也不必自己的设备生成报告。

功能选项包A

  • 设备、通道(测量点)和警报的分别分配文本。
  • 设备失效分配。
  • 发生警报和系统故障时,电子邮件分别通知不同用户组。
  • 电子邮件通知的配置。
  • 报表功能*保存相关设备的测量值和设置。 保存的设置可以与设备的当前设置进行比较。报告功能可用于网关和每个相关的本德尔设备。

*)只有当网关连接到内部BMS总线时,才能生成BMS总线设备的报告。



功能选项包B

  • 通过Modbus TCP协议,支持外部应用程序(如可视化程序或PLC)
  • 读取相关设备的当前测量值、操作/报警消息。通过集成服务器上的Modbus TCP,统一访问所有相关设备。
  • 控制命令:通过Modbus TCP可以通过外部应用程序发送命令到设备(例如,可视化的软件或PLC)
  • 通过SNMP协议(V1、V2C或V3)报警和测量值。



功能选项包C

  • 通过Web浏览器与网关相关的所有设备*,快速和简单参数设置。
  • 报表功能**用于记录和保存设置和测量值。保存的设置可以与设备的当前设置进行比较。保存的设置可以被加载到设备。***
  • 报告功能可用于网关和每个相关的本德尔设备。

*)只有当网关连接到内部BMS总线时,才能进行BMS总线设备的参数设置。

**)只有当网关连接到内部BMS总线时,才能生成BMS总线设备的报告和加载设置从报告到BMS总线设备。

bus.
***)目前,此功能仍然需要Silverlight Web接口。



功能选项包D*

无需任何编程,快速简单的可视化。
设备状态、报警或测量值可以被安排并显示
在背景图像上(例如房间平面图)。

  • 显示概览,其内容占用多个页面。单击以跳转到另一个视图。返回到概览页面。
  • 图形显示随时间轴缩放。
  • 系统的可视化:多个网关(COM460IP, COM465IP,COM465DP, CP700)显示在一个网站。设备常见报警的指示。单击正在显示的设备,将打开它的Web用户界面。

*)目前,此功能仍然需要Silverlight Web接口。



功能选项包E

  • 可以创建100个虚拟设备,每个有16个通道。



功能选项包F

  • 从第三方设备(通过Modbus RTU或Modbus TCP)中的1600个数据点可以集成到系统中。

https://www.bender.de/?id=408

  • 特征
  • 应用
  • 订货信息
  • 下载
  • Condition Monitor for Bender systems
  • Integrated modular gateway between Bender systems and TCP/IP enables remote access via LAN, WAN or the Internet
  • Range of functions adjustable through function modules
  • Ethernet (10/100 Mbit/s) for remote access via LAN, WAN or the Internet
  • Support of devices connected to the internal or external BMS bus via BCOM, Modbus RTU or Modbus TCP
  • Remote display of the latest measured values, status/alarm messages and parameters
  • Gateway to Modbus TCP: Reading the latest measured values, status/alarm messages from addresses 1…10 of each interface via Modbus TCP
  • Ethernet interface with 10/100 MBit/s for remote access via LAN, WAN or Internet
  • Setting for internal parameters and for configuration of Bender universal measuring devices and energy meters
  • Time synchronisation for all assigned devices
  • History memory (20,000 entries)
  • Data loggers, freely configurable (30 ∗ 10,000 entries)
  • 50 data points from third-party devices (via Modbus RTU or Modbus TCP) can be integrated into the system
  • A virtual device with 16 channels can be created No reports can be generated - not even for your own device.



版本 COMTRAXX® COM465IP


TypeSupply voltage/
frequency range US
Power consumptionApplicationArt. No.
COM465IPAC/DC 24…240 V,
50…60 Hz
≤ 6,5 VA/≤ 4 WCondition Monitor with integrated gateway:
Bender system/Ethernet
B95061065


Function package (software license)
PackageApplicationArt. No.
Function package AIndividual text messages for all devices/
channels, device failure monitoring, e-mail in
the event of an alarm, device documentation
B75061011
Function package BProvision of data via via Modbus TCP, Modbus RTU,
SNMP and PROFINET
B75061012
Function package CParameter setting of all integrated devices,
device backups
B75061013
Function package DVisualisation applicationB75061014
Function module EVirtual devicesB75061015
Function module FIntegration of third-party devicesB75061016
