COMTRAXX® COM465DP

COMTRAXX® COM465DP

  • 完整的系统概览
  • 所有本德尔设备的参数设置
  • 所有本德尔通讯接口包括Profibus-DP
  • 显示在web浏览器上,无需要求安装本地软件
  • 通过功能模块,适应个别要求

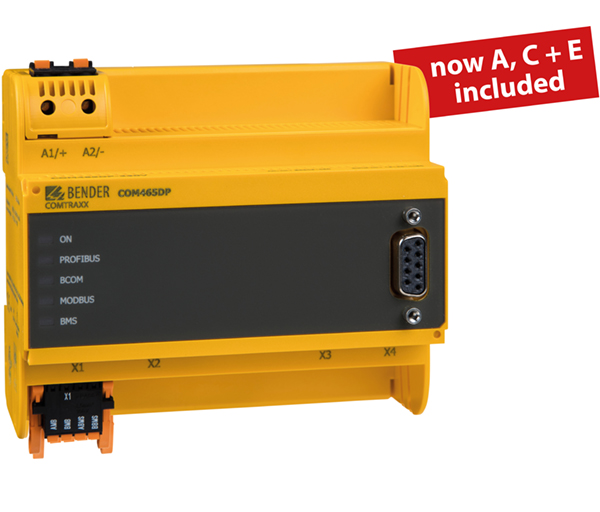

Now function modules A, C and E as standard for free. More information.

功能范围

基本设备 (不包括功能模块)

  • 带Web接口的状态监视仪用于本德尔BMS和BCOM以及普通测量设备。
  • 支持设备连接
    -到内部(最多139台设备) 或外部连接* BMS总线 (最多98 * 139台设备),
    - 通过BCOM接口(参考BCOM手册)
    - 通过Modbus RTU或通过Modbus TCP (最多247台设备)。
  • 远程电流测量值、操作/报警信息和参数指示*。
  • 耦合相关设备与PROFIBUS DP的网关。
  • 网关到Modbus TCP: 通过Modbus TCP,读取当前测量值,子系统地址1…10的操作/报警消息。
  • 带10/100 Mbit/s的以太网接口用于通过LAN, WAN或互联网远程进入
  • 为本德尔通用测量仪和能量表的内部参数设置及配置。**
  • 所有相关设备的时间同步
  • 1000条历史记录
  • 数据记录器,可自由配置(30×10000条)
  • 从第三方设备(通过Modbus RTU或Modbus TCP)的50个数据点可以被集成到系统中。
  • 可以创建16个通道的虚拟设备。
  • 通过PROFIBUS DP协议,支持外部应用程序(如可视化程序或PLC)
  • 读取相关设备的当前测量值,操作/报警消息。通过PROFIBUS DP集成服务器统一访问所有相关设备。
  • 控制命令:通过PROFIBUS DP命令可以通过一个外部应用程序(如可视化软件或PLC)发送到设备。

*) 只有当网关连接到内部BMS总线时,才能显示BMS总线设备的参数。
**)参数可以通过Web应用程序和外部设置(通过BMS/ICOM/BCOM),但不是通过Modbus、Profibus设置。相关设备的参数只能读取;功能模块C是设置的修改是必需的。
!

不生成报告-同样也不必自己的设备生成报告。



功能选项包A

  • 设备、通道(测量点)和警报的分别分配文本。
  • 设备失效分配。
  • 发生警报和系统故障时,电子邮件分别通知不同用户组。
  • 电子邮件通知的配置。
  • 报表功能*保存相关设备的测量值和设置。 保存的设置可以与设备的当前设置进行比较。报告功能可用于网关和每个相关的本德尔设备。

*) 只有当网关连接到内部BMS总线时,才能生成BMS总线设备的报告。



功能选项包B

  • 通过Modbus TCP协议,支持外部应用程序(如可视化程序或PLC)
  • 读取相关设备的当前测量值、操作/报警消息。通过集成服务器上的Modbus TCP,统一访问所有相关设备。
  • 控制命令:通过Modbus TCP可以通过外部应用程序发送命令到设备(例如,可视化的软件或PLC)
  • 通过SNMP协议(V1、V2C或V3)报警和测量值。



功能选项包C

  • 通过Web浏览器与网关相关的所有设备*,快速和简单参数设置。
  • 报表功能**用于记录和保存设置和测量值。保存的设置可以与设备的当前设置进行比较。保存的设置可以被加载到设备。***
  • 报告功能可用于网关和每个相关的本德尔设备。

*)只有当网关连接到内部BMS总线时,才能进行BMS总线设备的参数设置。

**)只有当网关连接到内部BMS总线时,才能生成BMS总线设备的报告和加载设置从报告到BMS总线设备。


***)目前,此功能仍然需要Silverlight Web接口。



功能选项包D*

无需任何编程,快速简单的可视化。设备
状态、报警或测量值可以被安排并显示
在背景图像上(例如房间平面图)。

  • 显示概览,其内容占用多个页面。单击以跳转到另一个视图。返回到概览页面。
  • 图形显示随时间轴缩放。
  • 系统的可视化:多个网关(COM460IP, COM465IP,COM465DP, CP700)显示在一个网站。设备常见报警的指示。单击正在显示的设备,将打开它的Web用户界面。

*)目前,此功能仍然需要Silverlight Web接口。



功能选项包E

  • 可以创建100个虚拟设备,每个有16个通道。



功能选项包F

  • 从第三方设备(通过Modbus RTU或Modbus TCP)中的1600个数据点可以集成到系统中。

  • 特征
  • 应用
  • 订货信息
  • 下载
  • Condition Monitor for Bender systems
  • Integrated modular gateway between Bender systems and TCP/IP enables remote access via LAN, WAN or the Internet
  • Range of functions adjustable through function modules
  • Ethernet (10/100 Mbit/s) for remote access via LAN, WAN or the Internet
  • Support of devices connected to the internal or external BMS bus via BCOM, Modbus RTU or Modbus TCP
  • Integrated gateway between Bender system and PROFIBUS-DP
  • Remote display of the latest measured values, status/alarm messages and parameters 1)
  • Gateway to Modbus TCP: Reading the latest measured values, status/alarm messages from addresses 1…10 of each interface via Modbus TCP
  • Gateway to Modbus RTU: Reading the latest measured values, status/alarm messages from addresses 1…10 of the internal BMS interface via Modbus RTU
  • Ethernet interface with 10/100 Mbit/s for remote access via LAN, WAN or the Internet
  • Setting of internal device parameters and parameters of devices connected via Modbus RTU and Modbus TCP 2)
  • Time synchronisation for all assigned devices
  • History memory (20,000 entries)
  • Data loggers, freely configurable (30 x 10,000 entries)
  • 50 data points from third-party devices (via Modbus RTU or Modbus TCP) can be integrated into the system
  • A virtual device with 16 channels can be created
  • Support for external applications (e.g. visualisation programs or PLCs) by means of the PROFIBUS DP protocol.
  • Reading the latest measured values, status and alarms messages from all assigned devices. Uniform access to all assigned devices by means of PROFIBUS DP via integrated servers.

    1) Indicating parameters of BMS bus devices is only possible when the gateway is connected to the internal BMS bus.
    2) Parameters can be set via web application and externally (via BMS/ICOM/BCOM), but not via Modbus or PROFIBUS. The parameters of assigned devices can only be read; function module C is necessary for modification of settings!



版本 COMTRAXX® COM465DP


TypeSupply voltage/
frequency range US
Power consumptionApplicationArt. No.
COM465DPAC/DC 24…240 V,
50…60 Hz
≤ 6,5 VA/≤ 4 WCondition Monitor with integrated gateway:
Bender system/PROFIBUS DP/Ethernet
B95061060


Function package (software license)
PackageApplicationArt. No.
Function package AIndividual text messages for all devices/
channels, device failure monitoring, e-mail in
the event of an alarm, device documentation
B75061011
Function package BProvision of data via via Modbus TCP, Modbus RTU,
SNMP and PROFINET
B75061012
Function package CParameter setting of all integrated devices,
device backups
B75061013
Function package DVisualisation applicationB75061014
Function module EVirtual devicesB75061015
Function module FIntegration of third-party devicesB75061016
