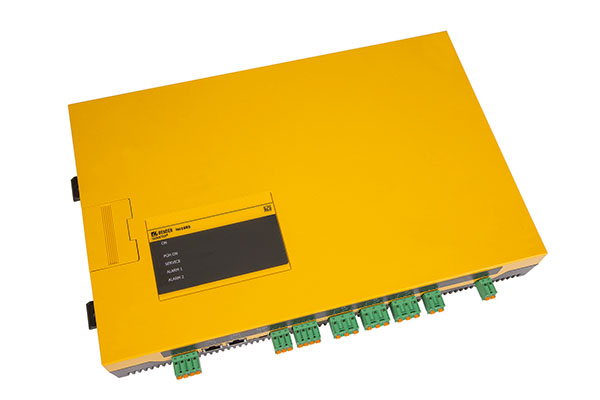

ISOMETER® iso1685P
- 用于交流1000 V 和直流1500 V的IT系统的绝缘监视仪
- 应用于连接变频器的主回路
- 独立可调响应值 200 Ω…1 MΩ
- 用于EDS绝缘故障定位系统的显示和控制功能
- 可以作为绝缘故障定位系统扩展
<p>iso1685… 用于交流1000 V 和直流1500 V的IT系统的绝缘监视仪。 在扩展装置中，由于有干扰抑制方法，对地的漏泄电容非常高，因此此款设备使用专门研发的测量方法来监视绝缘电阻。自适应含高漏电容系统。
<p>设备产生的定位电流脉冲用于绝缘故障定位。绝缘故障定位仪允许固定安装或便携式安装。</p>
- 特征
- 应用
- 附件
- 订货信息
- 下载
- IT系统的绝缘监视，最大可达AC 1000 V/DC 1500 V；
- 测量低电阻绝缘故障；
- 独立可调报警值Ran1 (报警1)和 Ran2 (报警2) (2个范围都为 200 Ω…1 MΩ)，用于预报警和报警，且Ran1 ≥ Ran2；
- 高分辨率液晶屏，具有良好的可读性并且能够记录设备的状态 (iso1685DP)；
- 自适应告系统泄漏电容，在显示范围内选择；
- 监视与直流系统的连接的反向电极；
- 集成电位电流发射器用于绝缘故障定位，其范围最大可达50 mA；
- 在发生故障情况下，带自动报警信息的设备自检；
- 分别用于绝缘故障和设备错误的可调报警继电器；
- RS-485接口 (BMS总线)，例如：控制绝缘故障定位；
- 带有数据记录器和历史存储器功能的μSD报警卡 (iso1685P)；
-
被设计用于IT系统，扩展后的系统电压可达AC 1000 V/DC 1500 V；
版本 ISOMETER® iso1685P
| 型号 | 响应值范围 | 标称系统电压 | 电源电压 | 订货号 |
|---|---|---|---|---|
| iso1685P-425 | 200 Ω…1 MΩ | AC 0…1000 V DC 0…1500 V | DC 18…30 V | B91065801 |
| iso1685P-425W | 200 Ω…1 MΩ | AC 0…1000 V DC 0…1500 V | DC 18…30 V | B91065801W |
