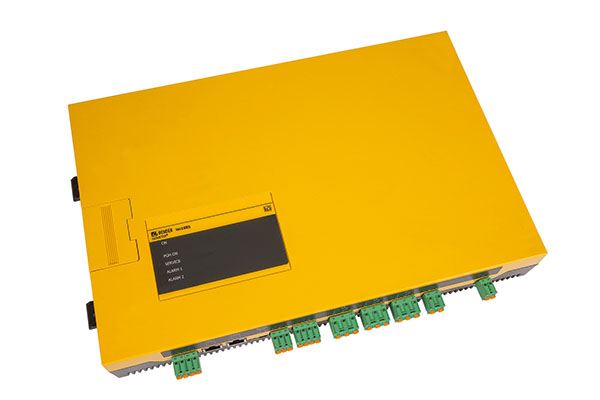

ISOMETER® iso1685DP/iso1685P

ISOMETER® iso1685DP/iso1685P

  • 用于交流1000 V 和直流1500 V的IT系统的绝缘监视仪
  • 应用于连接变频器的主回路
  • 独立可调响应值 200 Ω…1 MΩ
  • 用于EDS绝缘故障定位系统的显示和控制功能
  • 可以作为绝缘故障定位系统扩展

<p>iso1685… 用于交流1000 V 和直流1500 V的IT系统的绝缘监视仪。 在扩展装置中,由于有干扰抑制方法,对地的漏泄电容非常高,因此此款设备使用专门研发的测量方法来监视绝缘电阻。自适应含高漏电容系统。
<p>设备产生的定位电流脉冲用于绝缘故障定位。绝缘故障定位仪允许固定安装或便携式安装。</p>

  • 特征
  • 应用
  • 附件
  • 订货信息
  • 下载
  • IT系统的绝缘监视,最大可达AC 1000 V/DC 1500 V;
  • 测量低电阻绝缘故障;
  • 独立可调报警值Ran1 (报警1)和 Ran2 (报警2) (2个范围都为 200 Ω…1 MΩ),用于预报警和报警,且Ran1 ≥ Ran2;
  • 高分辨率液晶屏,具有良好的可读性并且能够记录设备的状态 (iso1685DP);
  • 自适应告系统泄漏电容,在显示范围内选择;
  • 监视与直流系统的连接的反向电极;
  • 集成电位电流发射器用于绝缘故障定位,其范围最大可达50 mA;
  • 在发生故障情况下,带自动报警信息的设备自检;
  • 分别用于绝缘故障和设备错误的可调报警继电器;
  • RS-485接口 (BMS总线),例如:控制绝缘故障定位;
  • 带有数据记录器和历史存储器功能的μSD报警卡 (iso1685P);
    被设计用于IT系统,扩展后的系统电压可达AC 1000 V/DC 1500 V;



版本 ISOMETER® iso1685DP/iso1685P


型号响应值范围标称系统电压电源电压显示订货号
iso1685DP-425200 Ω…1 MΩAC 0…1000 V
DC 0…1500 V
DC 18…30 VXB91065802
iso1685P-425200 Ω…1 MΩAC 0…1000 V
DC 0…1500 V
DC 18…30 V-B91065801
