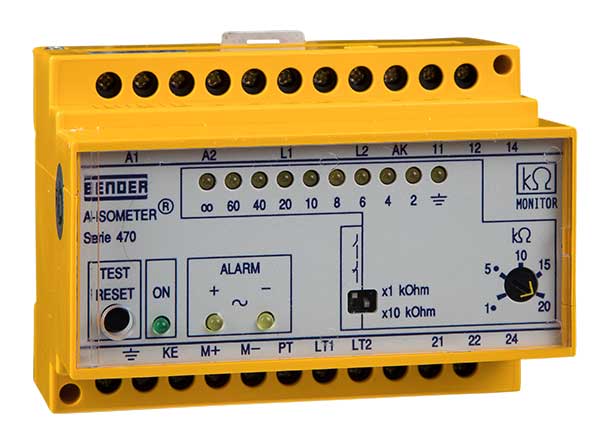

ISOMETER® IR470LY2-60

ISOMETER® IR470LY2-60

  • 用于交流IT系统的绝缘监视仪
  • 应用于主回路
  • 符合标准IEC 61557-8
  • 2组独立可配置响应值
  • LED灯显示绝缘阻值

ISOMETER® of the IR470LY2 系列被设计用于监视测量范围AC/3(N)AC 0…793 V不接地交流和三相交流系统(IT系统)的绝缘电阻。这个设备特别适用于高绝缘水平的系统。设备同样也可以被用于监视离线负载。2组独立可调响应值/报警继电器能够区别“预报警”和“报警”。结合耦合仪,绝缘监视仪可以被用于测量更高的电压。

被监视系统不允许包含直流组件。由于这个测量原理,在直接连接整流器下游的绝缘故障被指示其增加的响应灵敏度。设置的响应值应用于纯交流系统。

  • 特征
  • 应用
  • 附件
  • 订货信息
  • 下载
  • 用于不接地交流、三相交流的绝缘监视,其范围:0…793 V;
  • 离线监视,用于TN、TT和IT系统,其范围:0…793 V;
  • 可通过耦合仪扩展标称电压范围;
  • 可选工作模式:绝缘监视/离线监视;
  • 2组独立可调响应值,范围:100 kΩ…1 MΩ/500 kΩ…5 MΩ;
  • 系统/大地连接监视;
  • Power ON LED,报警LED用于AC、L+、L-的绝缘故障信号;
  • LED指示灯带用于显示绝缘电阻;
  • 连接外部kΩ测量仪表;
  • 组合测试和重置按钮;
  • 2组报警继电器,每组分别带一个无源转换触点;
  • 常开或常闭操作;
  • 可选故障记忆功能;
  • 交流、三相交流主回路 (不直接连接到整流器),如电机、水泵、无变速轧机、空冷器和空调系统、照明系统、供暖系统、移动发电机、建筑服务、家用电气装置等;
  • 离线负荷,如灭火器泵、滑阀驱动装置(气体、水、油等)、烟道气阀、起重机等;



可选配件 ISOMETER® IR470LY2-60

外部kΩ测量仪表
型号订货号
7204-1621B986763
9604-1621B986764

耦合仪
型号标称系统电压Un订货号
AGH520SAC 0…7200 VB913033

版本 ISOMETER® IR470LY2-60


型号电源电压US订货号
IR470LY2-60AC 230 VB91048010
IR470LY2-6013AC 90…132 V*B91048013
IR470LY2-6015AC 400 VB91048009
IR470LY2-6021DC 9,6…84 V*B91048014
要求的其他电源电压
* 绝对值
