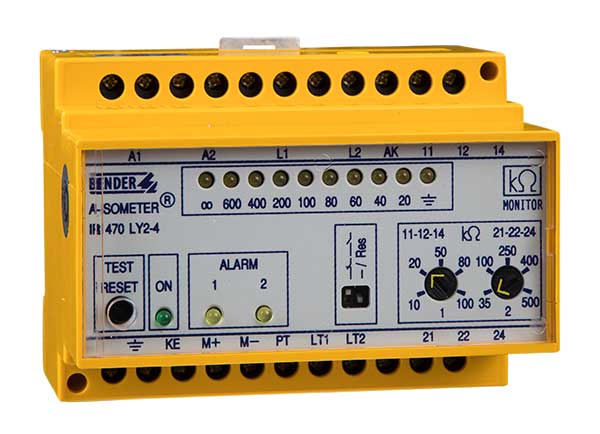

ISOMETER® IR470LY2-4061

ISOMETER® IR470LY2-4061

  • 用于交流IT系统和离线负载的绝缘监视仪
  • 离线负载功能的自动激活
  • 符合标准IEC 61557-8
  • 2组独立可配置响应值
  • LED灯显示绝缘阻值

ISOMETER® IR470LY2-4061 系列被设计用于监视测量范围AC/3(N)AC 0…793 V的不接地交流和三相交流系统(IT系统)的绝缘电阻。2组独立可调响应值/报警继电器能够区别“预报警”和“报警”。结合耦合仪,绝缘监视仪可以被用于测量更高的电压。
被监视系统不允许包含直流组件。由于这个测量原理,在直接连接整流器下游的绝缘故障被指示其增加的响应灵敏度。设置的响应值应用于纯交流系统。

  • 特征
  • 应用
  • 附件
  • 订货信息
  • 下载
  • 用于交流、三相交流的绝缘监视,其范围为:0…793 V (IT系统);
  • 通过耦合仪扩展标称电压范围;
  • 2组独立可调响应值,其范围为:10…100 kΩ/35…500 kΩ;
  • 系统/大地连接监视;
  • LED灯:Power ON LED,发出交流绝缘故障信号的LED灯;
  • LED灯带指示显示绝缘电阻;
  • 连接外部kΩ测量仪表;
  • 组合测试和重置按钮;
  • 2组独立报警继电器,每组带一个无源转换触点;
  • 可选常开或常闭操作;
  • 可选故障记忆功能;
  • 交流、三相交流主回路 (不直接连接到整流器),如电机、水泵、无变速轧机、空冷器和空调系统、照明系统、供暖系统、移动发电机、建筑服务、家用电气装置等;



可选配件 ISOMETER® IR470LY2-4061

外部kΩ测量仪表
型号订货号
7204-1421B986763
9604-1421B986764

耦合仪
型号标称系统电压Un订货号
AGH204S-4AC 0…1650 VB914013
AGH520SAC 0…7200 VB913033

版本 ISOMETER® IR470LY2-4061


型号电源电压US订货号
IR470LY2-4061AC 230 VB91048052
要求的其他电源电压。
