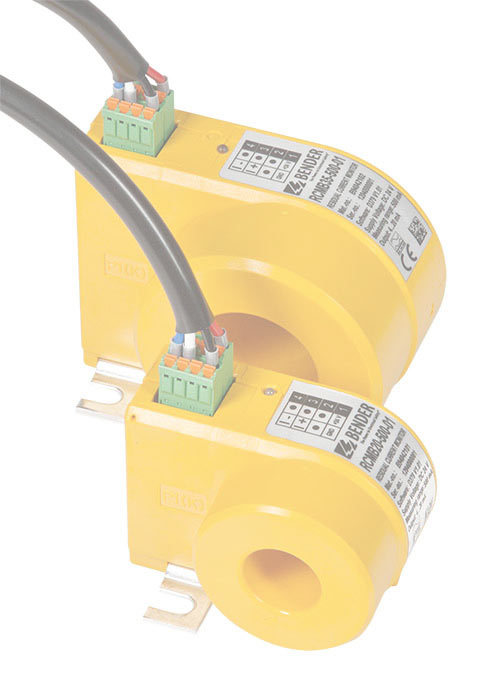

LINETRAXX® RCMB20-500-01

LINETRAXX® RCMB20-500-01

  • 交直流敏感型测量值采集,B型
  • 模拟输出电流,直流 4...20 mA
  • 由于磁满屏,对负载电流不敏感

交直流敏感型剩余电流监视模块RCMB20-500-01和RCMB35-500-01用于变频系统中可能发生直流或交流故障电流的地方。
每个模块必须安装和连接在变频器的电源输入的电缆连接器的前面。
两种模块都提供与剩余电流成比例的4...20 mA的输出。

  • 特征
  • 应用
  • 附件
  • 订货信息
  • 下载
  • AC/DC sensitive measured value acquisition
  • Frequency range 0…500 Hz
  • Measuring current transformer, inside diameter 20 mm/35 mm
  • Measuring range 500 mA
  • Measuring time ≤ 180 ms
  • Supply voltage DC 24 V
  • Analogue output current DC 4…20 mA
  • Insensitive to load currents due to magnetic screen
  • CT connection monitoring using cyclical test current
  • Multicolour LED for operation and fault message display



版本 LINETRAXX® RCMB20-500-01


TypeSupply voltage USInside diameter/mmArt. No.
RCMB20-500-01DC 20,4…28,8 V*ø 20B94042103
* Absolute values
